一、項目介紹

    青島港是一座具有110多年歷史的現代化國際億噸大港，青島港務局是國家500個重點國有企業之一，主要從事各類進出口貨物的裝卸服務和國際國內客運服務，現有員工總數8500人左右。

    為使青島港建成國際一流大港，滿足港務局及時調度各類船只迅速做出決策，召開各類會議，以及滿足員工業余生活多樣化等需求，青島港務局決定建立一流的禮堂。因為被控設備較多，本著新技術的應用使系統管理與控制變得更“精確”與“簡單”的原則，彰顯“人性化”設計。經過多方考察，該項目最終選擇了法國VITY智能集中控制系統。

二、AV設備情況

    該禮堂實際面積為1200多平米，主要分為演出會議擴聲、視頻顯示、燈光幕布及中央控制系統四大部分，其中演出會議擴聲采用空間聲音成像SIS系統選用了美國MEYERSOUD世界知名品牌，視頻顯示主要選用丹麥DP和高亮度原裝SAYO投影機及以色列KRAMER矩陣切換等。布局主要設有主席臺（或舞臺），觀眾席及控制室。

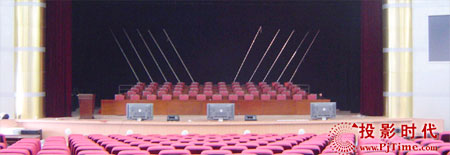

    主席臺：正中央設一幅12M*6.75M（16：9）電動正投幕，主席臺左右各有一個150寸的背投；面對主席臺背對觀眾席有三個等離子屏，方便領導通過無線觸摸屏調用并觀看不同的視頻源。

    觀眾席：約有800個座位，有三個攝像頭分布在正后，左邊及右邊，正中方另設一套3CCD 600線專業攝像機。

    控制室：在觀眾席的后部夾層中， 操作者可通過玻璃窗觀察整個會場情況，正投影機通過玻璃窗投在正投幕上。20多個監視器，所有的視頻源，音頻源，切換矩陣，音頻處理，調音臺，會議采編管理及中控主機等均放在控制室。

三、控制需求

系統要求控制多功能廳中的控制內容有：

2個背投的開關機，切換信號類型（正投根據實際情況不控；RS232）
3個等離子屏的開關機，切換信號類型（RS232）
3個攝像頭的選擇上/下/左/右，聚焦，會焦，存儲預設，調用預設（RS232）
1個RGB矩陣的任意切換（RS232）
1個音視頻矩陣的任意切換，并根據實際需要將視頻，音頻及音視頻分開或同步控制（RS232）
1個音頻處理器的模式調用 （TCP/IP)
多路舞臺燈光的明暗調節及設置場景（RS232）
多個幕布的上升/停止/下降（RS232/RELAY）
2個時序電源的打開及關閉（RS232/RELAY）
1個DVD的播放控制（IR）
錄像機，卡座，MD根據實際情況不控

   考慮到領導和操作人員對設備操作的需求不同，

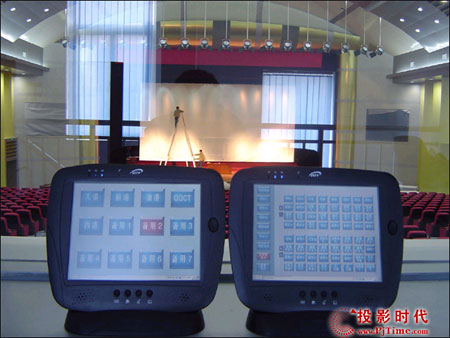

1、在控制室中，操作人員可以通過一個8.4寸無線觸摸屏來集中控制所有被控設備。
2、在主席臺上，領導可以通過一個8.4寸無線觸摸屏來簡便及時地控制一些場景，因為我們在此觸摸屏上提供了幾個快捷及宏指令按鈕。
3、為方便其它人員的控制需要，我們可以通過控制室的臺式計算機控制諸多被控設備。

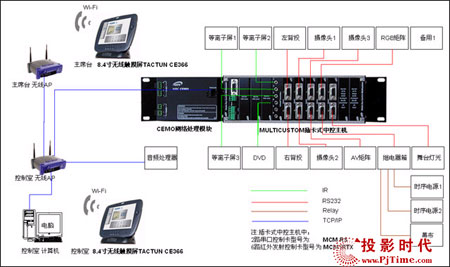

四、控制原理及內容

采用法國VITY控制設備清單為：

五、本系統控制難點：

1、   如何設置兩個無線AP，使兩個8.4寸無線WI-FI觸摸屏在整個多功能廳中無縫漫游切換使用
2、   如何通過TCP/IP而非傳統的RS232來控制音頻處理器，并且還需解決每次初次登錄音頻處理器時需要輸入密碼的問題
3、   如何通過變量來方便實現16進8出RGB矩陣，32進16出AV矩陣中的視頻，音頻，音視頻分別及同步的任意切換（通過傳統的編程方法則需要上千個按鈕）
4、   需要花費較多的時間來理解甲方的實際需求，并與最終使用者溝通并實現最符合他們使用習慣的界面

六、VITY控制系統的特點

本控制系統采用法國VITY控制系統的特點在于：

   1、通過法國VITY的插卡式主機Multicustom，我們可以為控制系統提供靈活，擴展性強，性價比高的控制解決方案

   2、通過法國VITY 8.4寸彩色無線觸摸屏TACUN CE366，我們可以自由，無縫，雙向地控制被控設備

   3、通過法國VITY LFY認證，我們可以方便地采用不同的控制界面來控制被控設備，如計算機，PDA等

   4、通過法國VITY的FASTOUCH編程軟件，我們同時提供所見及所得及類似C語言的雙重編程方法，實現對系統的靈活控制

5、得益于法國VITY靈活，齊全的硬件接口和軟件編程，我們不但可以控制串口，紅外，繼電器，而且還可以通過以太網控制被控設備

七、總結

    法國VITY控制系統為青島港務局多功能廳提供了靈活，穩定，可靠的控制解決方案，令用戶在操作其一流先進的AV設備時如魚得水。作為一個新近進入中國市場的控制系統來說，法國VITY中控正以其歐洲19年的市場經驗及獨特的產品技術為國內AV控制行業提供了多一種的選擇及解決方案。我們期望以我們穩定可靠的產品質量及務實敬業的工作態度來不斷提高我們的影響力，并以坦誠進取的心態與諸多合作伙伴實現雙贏。
