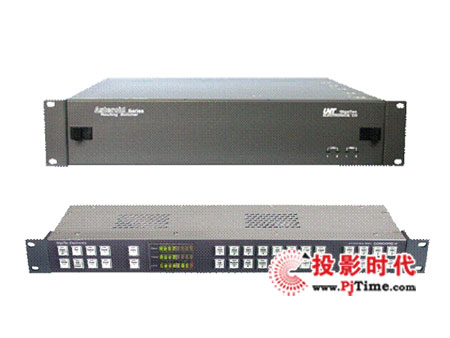

Asteroid(小行星)中型多格式切換矩陣

    Asteroid （小行星）系列切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。在2RU機箱最大可以完成32X32規模的切換�？梢蕴幚鞻IDEO、AUDIO、SD、DVB-ASI、AES/EBU等幾乎所有格式的圖象和聲音信號。

    控制接口采用LAN、RS-232/RS-422和CAN接口，以及本公司特有的C-BUS通訊控制方式，支持多個計算機、多個遙控面板和多個矩陣控制。

    roid （小行星）系列切換矩陣采用冗余熱備份式電源和控制系統，安全高效，是一種使用范圍非常寬的小型切換矩陣；廣泛應用于電視臺、有線網絡、電臺、視頻會議、通信、互聯網碼流處理以及衛星通訊等領域。

    產品特性

• 結構緊湊，19英寸，2RU機箱
• 規模：16×16～32×32
• 可分別或同時切換VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等信號
• 寬碼率范圍：10Mb/s～1.5Gb/s
• 擴展性強，多個機箱可通過NODE-BUS 總線進行擴展
• 各模塊均為前向插入，支持熱插拔，可以方便地進行維護
• 內置側風冷系統，系統的熱量可以自然、迅速被排除到機箱外部
• 冗余熱備份式電源與控制系統
• 控制接口采用LAN、RS-232/RS-422和CAN，以及本公司特有的C-BUS通訊控制方式，支持多個計算機
• 多個遙控面板和多個矩陣控制
• 設有REF外參考同步輸入端口，可實現REF參考同步的場消隱期切換

技術特點

    機箱結構設計

    Asteroid系列組成十分靈活，2RU機箱可以實現16X16～32X32單視單音切換。如果需要增加層數，  可以通過機箱上的NODE-BUS進行機箱級聯進行擴展。

    機箱內可以插放2塊切換板，2塊電源模塊，2塊控制板，側置1個風扇組件。根據用戶需要可配置冗余熱備份電源或控制模塊。各種切換模塊可根據需要進行自由組合，滿足各種應用環境和各種信號格式需求。各模塊和電源均為前向插入，可以方便地進行維護。

    控制系統設計

    控制系統采用多通訊接口、冗余式設計。通訊接口有CAN總線接口、本公司專有的C-BUS接口、LAN接口、通用RS-232/RS-422串行接口。各種遙控面板基本包括當今世界上各廠家所提供各種面板的全部功能。LAN、RS-232/RS-422接口可與計算機連接�？墒褂帽竟�司提供的控制軟件完成各種控制，亦可使用本公司提供的通訊協議二次開發專用軟件進行控制。

    Asteroid系列矩陣控制系統可以完成諸如：切換、查詢、鎖定(LOCK)、齊切(SALVO)、執行(TAKE)等功能。在系統配置上可采用冗余式配置，即可采用兩個控制模塊同時工作。如果發現當前執行模塊發生故障時，可以自動亦可手動轉入備用控制模塊，確保矩陣系統的穩定性和可靠性。

    模塊設計

    模擬視頻部分

    模擬視頻切換模塊最大規模為32×32，集輸入、切換、輸出為一體，采用SMT表貼元件和多層PCB技術，使各路串擾抑制達到60dB以上。輸入方式為AC耦合DC恢復，可有效地隔離輸入視頻信號的附加直流電平，并能很好地恢復應有的直流成分。視頻切換部分采用大規模集成開關，在提高規模的同時很好地抑制各路之間的信號串擾。

    模擬音頻部分

    模擬音頻切換模塊最大規模為32×32，集輸入、切換、輸出為一體，采用SMT表貼元件和多層PCB技術及大規模切換芯片，使各項指標均達到廣播專業級指標。輸入為平衡高阻，輸出為平衡低阻電壓匹配方式。

    模擬音頻部分的輸入、輸出方式為三端壓線方式和DB25連接器兩種。對于非平衡輸入、輸出的音頻信號同樣適用，設有增益+6dB調整跳線，可對非平衡輸入、輸出的音頻信號進行增益調整。

    數字視頻部分（SDI、DVB-ASI）

    數字視頻切換模塊最大規模為32×32，集輸入、切換、輸出為一體，可分別提供時鐘恢復（Reclock）和旁路直通（Bypass）兩種工作模式。

    對于時鐘恢復模式，分別支持SMPTE259M和EBU.Tech3267標準的碼率為143Mb/s、177Mb/s、270Mb/s和360Mb/s的SDI和DVB-ASI數字視頻信號。對于旁路直通模式，可支持碼率范圍在10Mb/s～1.5Gb/s之間的數字信號。

    輸入部分可提供自動電纜均衡功能，最大均衡距離可達300m（270Mb/s）。

    數字音頻部分（AES/EBU）

    數字音頻切換模塊最大規模為32×32, 集輸入、切換、輸出為一體，可對AES和EBU標準的采樣頻率為30～100kHz的數字音頻信號提供路由切換。輸入部分可對AES/EBU信號提供電纜均衡功能。
