仿真分析

　　在現代高速電路設計中，仿真分析工具能夠給設計者反饋準確、直觀的設計結果，便于提早發現隱患，及時修改，縮短設計時間，降低設計成本。

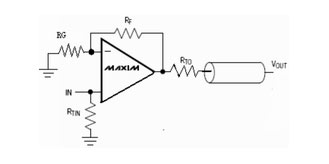

圖4 MAX4020配置原理圖

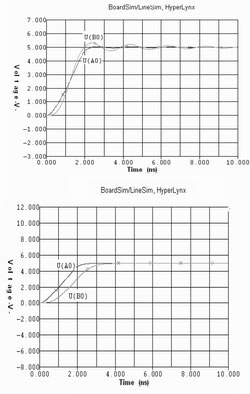

圖5 Hyperlynx仿真結果

　　BoardSim 是HyperLynx公司開發的仿真工具。BoardSim用于布線以后快速地分析設計中的信號完整性、電磁兼容性和串擾問題，生成串擾強度報告，區分并解決串擾問題。電路在沒有進行阻抗匹配以及進行阻抗匹配后的仿真結果如圖5所示�？梢钥吹剑瑳]有進行阻抗匹配的電路示波器中接收端的電壓波形有很大的過沖和下沖，這樣在接收端IC 每個周期將會收到一個非常陡的時鐘信號，而且這樣的波形將會引起很強的電磁輻射。而進行匹配的電路經仿真發現信號完整性問題得到了很好的解決。

結語

　　本文分析了高速電路設計中的信號完整性問題，提出了改善信號完整性的一些措施，并結合一個VGA視頻分配器系統的設計過程，具體分析了改善信號完整性的方法。實踐證明，正確的電路設計結合合理的建模仿真是解決高速系統設計中信號完整性問題的有效措施。
