大連科迪Kd7400系列DVI矩陣切換器

    高清視頻會議市場在2005年開始出現，2006和2007年是高清產品市場的啟動階段，如今，高清視頻會議市場需求已被激活，金融、政府、電力等很多高端客戶，都開始測試和建設遠程呈現高清視頻會議系統，以滿足高端的會議、培訓和交流的需求。隨著高清視頻技術的發展，數字視頻接口DVI、HDMI的應用也已經進入普及階段，市場對DVI、HDMI切換矩陣的需求也越來越迫切，而大量的DVI、HDMI切換矩陣產品的應運而生，為高清視頻會議的無損傳輸提供了保證，在這里我們介紹了幾款DVI、HDMI切換矩陣產品，在構建高清視頻的用戶，不妨參考一下。

    Kd7400DVI矩陣是大連科迪基于多年數字矩陣研發經驗推出的DVI信號切換矩陣，采用最新技術和芯片，具有極高的信號傳輸質量，廣泛用于AV視聽行業和節目制作系統。

    大連科迪對數字信號傳輸和切換已經有近十年的研究，推出數字矩陣產品也有五年時間，二○○六年，Kd7000系列數字矩陣被列入“國家級火炬計劃項目”，確定其“國內領先、國際先進”的技術地位。

    Kd7400DVI矩陣的設計規模從2x1～16x16，可以滿足當前的系統應用需求，隨著數字信號在系統中應用的發展，Kd7400 DVI矩陣整體設計規模最大可達128x128。

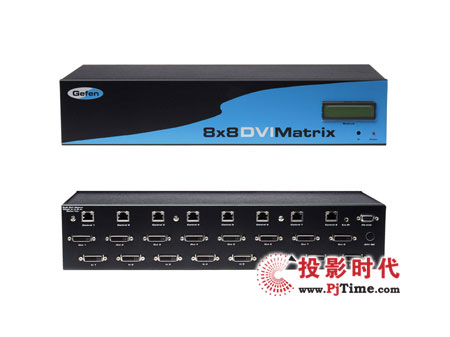

格芬8x8 DVI矩陣切換器

　　格芬8x8 DVI矩陣切換器，型號：EXT-DVI-848，這款8 x 8 DVI 矩陣切換器提供了一個簡單、可靠和高效的方式來創建一個多臺電腦的工作站。通過遠程控制，每個顯示設備都可以訪問任意一臺電腦主機。當然，你也可以配合格芬的延長器使用，這樣的話就可以將本地的設備延長到遠端來操作了。其性能包括：通過8個工作平臺訪問8臺電腦，提高了工作效率、保持完美、精致的HDTV分辨率可達1080p、2k以及1920x1200、可以通過紅外遙控器控制、使用雙絞線連接，遠程控制距離可達300米、可使用串行RS232端口控制遠程計算機、支持DVI監視器的DDWG標準。

工作原理：

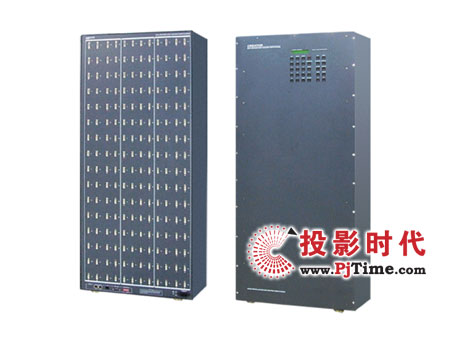

CREATOR大型DVI矩陣DVI12864

    CREATOR DVI12864矩陣切換器繼續沿用了CREATOR公司矩陣系統經典的灰黑色，帶給人一種沉穩、大氣的形象；機箱采用32U的超大機身，顯示出它的宏偉與氣派；高技術的表面噴漆效果，更添幾分高貴質感；面板上CREATOR的LOGO、綠色液晶顯示屏、30個黑色的按鍵以及20個標準機柜安裝孔，制造出一種簡潔感。后面板上的192個100%全數字化的DVI-D母接口整齊排列，絲毫不會給人復雜感；四個金黃色銅制底座穩穩托住機身，明亮的顏色帶給人時尚感。

    內在表現上，DVI12864是一款全數字高帶寬DVI矩陣，支持按鍵快速切換操作，帶有128路音/視頻輸入端口和64路音/視頻輸出端口，擁有超大容量的輸入和輸出能力，并可通過任意輸出口把后級設備的EDID參數復制到任意輸入口，也可以把任意輸入口設置為默認的EDID參數。獨特之處，DVI12864矩陣采用分箱設計，DVI視頻部分一個箱，Audio部分一個箱，并優化機箱熱交換系統，從而能夠迅速將內部器件在工作時所產生的熱量排出，進一步改善設備工作環境溫度上升的壓力，為設備的長時間連續工作提供更多的保證。

    在多媒體應用系統中，往往需要一個數字顯示終端能在多個DVI信號源之間切換顯示畫面，在DVI 1.0標準下, DVI12864矩陣接口帶寬1.65Gpbs，視頻帶寬165M_pixel，可完美支持分辨率高達1600x1200@60，使得畫面信號能夠高保真輸出。同時支持輸入端精確的自適應補償，將最大的輸入距離延長至36米。

    作為大型矩陣，DVI12864的內部線材布局十分精密，已接近世界領先水平。率先采用高密8層電路板設計，各種電氣性能超凡，更采用高速數字交換技術，完美解決串?dāng)_、重影與拖尾現象。100%真實重現輸入信號的視頻效果。

    并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

    目前，DVI12864矩陣主要應用在大屏幕顯示工程、廣播電視工程、電視教學、多媒體會議廳、指揮控制中心等要求極高清晰度和良好監測保護的場合，所以對其的監測保護功能要求度極高。

    DVI12864矩陣支持?jǐn)嚯姮F(xiàn)場記憶保護，國際優質鋁合金的機箱設計，接地屏蔽非常良好，軍工級防瀉標準，同時可監測到WEB瀏覽器控制方式、設備溫度和電源狀態；支持負載監測，能實時監測和顯示輸出通道是否連接有負載，同時支持輸入信號監測，能實時監測和顯示當前各輸入通道是否有信號接入等等，完善達到各方面監測保護的要求。

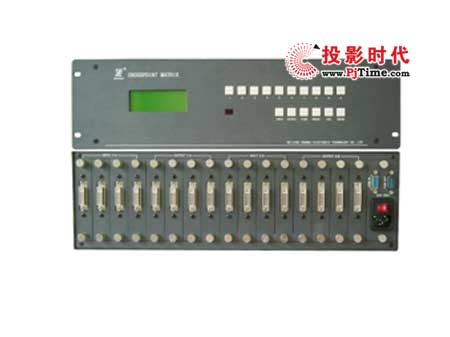

兆科 MT-808D數字DVI矩陣切換器

    兆科 MT－808D為8路輸入，8路輸出數字矩陣切換器，可用于對DVI、HDMI信號的切換。主要運用于全數字化投影顯示系統的信號交換控制。

技術性能

支持?jǐn)嚯姮F(xiàn)場保護
支持RS232控制
支持8路DVI－D輸入和8路DVI－D輸出
支持網絡遠程控制（選配）

技術指標

輸入路數：8路DVI－D
輸出路數：8路DVI－D
接口形式：DVI－D
時鐘頻率：24MHZ ~ 165MHZ
最高分辨率：1600  x 1200 @60HZ
控制方式：前面板、RS－232、網絡
外形尺寸：482 x 132 x 240 mm(W x H x D)

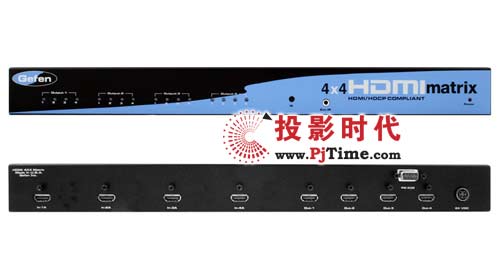

格芬 4x4 HDMI矩陣切換器

    美國Gefen（格芬）公司4x4 HDMI矩陣切換器，型號：EXT-HDMI-444，它是一個簡單的整合HDTV矩陣切換系統。它能將4 路HDMI信號源中的任意一路高清晰的分辨率達1080p的視頻信號發送到顯示器。4路輸出使你可以選擇發送高清音頻和視頻信號到4臺顯示器。任意4路信號到任意4臺顯示器的矩陣切換器提供了最大量的功能齊全的整合系統。4x4 HDMI切換器減少了您使用只有一個輸入端口時的反復斷開和重復連接的工作。它可以配合HD-DVD播放器、TiVo系統、HT 電腦和衛星機頂盒使用，都可以連接到HDMI顯示器。使用任意顯示器、使用紅外遙控器選擇信號時，每一路信號任意時間都是可用的

    HDMI產品同時支持音頻和視頻信號

工作原理：
    簡單的將信號源插進切換器的輸入端口。然后連接四臺顯示器到切換器的輸出端口。一旦信號接通、矩陣切換器和顯示器都通電和連接以后，你就可以使用紅外遙控器輕松的選擇哪一路信號到哪一臺顯示器了

性能：
  在四路信號間任意切換
  分配四路中的任意信號到四臺HDMI顯示器中的任意一臺
  支持480p, 720p, 1080i, and 1080p分辨率
  支持高分辨率視頻－輕松達到美麗的高達1080p的HDTV分辨率
  分離的紅外遙控器（內置）；RS232控制器
  全部兼容HDMI1.2
  兼容HDCP
  安裝便捷，簡單拆卸

技術參數：

  視頻放大器信號帶寬1.65GBs
  輸入視頻信號電平：1.2伏p－p
  輸入DDC信號電平：5伏p－p（TTL）
  單路連接信號范圍：1080p/1920×1200
  HDMI輸入/輸出：連接端口：A型19針母頭
  遠程控制端口：RS232母頭，迷你－立體聲
  電源：24伏
  功耗：60瓦（最大）
  尺寸：17 W x 1.75H x 5.875 D英寸
  運輸重量：10Ibs

標準配置：
  4x4 HDMI矩陣切換器
  RMT-16紅外遠距離遙控器
  4根6英尺HDMI電纜
  24伏電源
  用戶手冊
  機架耳機

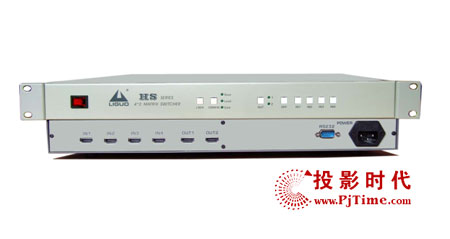

利國 HS-4*2HDMI矩陣切換器

    北京利國 HDMI系列產品——HS-4*2（HDMI信號四進二出矩陣切換器）。依據其專業的設計與穩定的系統性能， 可應用在具有高清晰度數字視頻顯示要求的所有領域。

    HD-4*2支持4路HDMI輸入和2路HDMI輸出。不但可以無損的傳輸HDMI信號，而且利用HDMI信號兼容DVI信號的特點，也可通過此設備無損的傳輸DVI信號。其支持即插即用，檢測有無HDMI信號輸入與輸出端有無顯示設備的功能。并能重新配置E-EDID數據。同時還支持HDCP（1.0和1.1標準）加密技術。安裝方便，操作簡易。

    利國電子HS-4*2HDMI矩陣切換器以及前面我們介紹的DVI 16*16矩陣切換器以及其它數字視頻系列產品，現已出口到美國、韓國、以色列、馬來西亞等國，并深受國外客戶的歡迎。隨著我國數字技術的發展和推廣，大部分中高檔的信號處理和顯示設備都已具有數字VGA接口（DVI口）和數字高清HDMI接口，為系統工程的全數字化提供了可能。
