隨著科技發展以及顯示的要求，傳統的投影演示系統由于固定的尺寸比例以及過低的分辨率而存在太大的局限性，為了滿足人們對大畫面的要求，大屏幕投影拼接墻在各行各業的應用也越來越多。

    大屏幕投影拼接墻是由多臺顯示單元及圖像拼接處理器構成的大屏幕顯示系統，一般用于一個畫面的超大屏幕顯示或特技顯示以及多個畫面的多窗口顯示。每個顯示單元只顯示整個圖像的一個部分，全部顯示單元加在一起就構成了一幅完整的大畫面。在整個系統中，大屏幕圖像拼接處理器起著重要的連接與控制的作用，是大屏幕投影拼接墻的核心設備。

    大屏幕圖像拼接處理器有多種叫法，如：大屏幕拼接器、電視墻控制器、電視墻拼接器、顯示墻拼接器、拼接墻控制器、多屏處理器、多屏拼接處理器、顯示墻拼接器、大屏幕處理器、數碼拼接處理器、多屏圖象處理器、顯示墻處理器等。其主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元（如背投單元），完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏。它一般可以支持多種視頻設備的同時接入,如:DVD 攝像機  衛星接收機 機頂盒 標準計算機信號.電視墻處理器可以實現多個物理輸出組合成一個分辨率疊加后的超高分辨率顯示輸出,使屏幕墻構成一個超高分辨率,超高亮度,超大顯示尺寸的邏輯顯示屏,完成多個信號源(網絡信號RGB信號和視頻信號)在屏幕墻上的開窗移動 縮放等各種方式的顯示功能。

    目前，大屏幕拼接器已經廣泛應用在政府機關,電力,水利,電信,公安,軍隊,武警,鐵路,交通,礦業,能源,鋼鐵,企業等的監控中心,調度中心,指揮中心,會議室,展示廳中的大屏幕顯示系統中,可以接駁不同品牌的大屏幕顯示設備，下面我們將為大家介紹幾款主流的產品。

三菱顯示墻控制器 VC-MK3000

    三菱顯示墻多屏拼接控制器VC-MK3000由兩部分組成的，一是顯示計算機基礎畫面和數據的Base Processor部分，用來控制多屏拼接使其形成一個像單屏一樣能顯示高分辨率圖像的邏輯屏幕，二是在屏幕上任意位置可顯示任意大小漫游圖像的Graphics Insertion Processor(GIP)部分，它是由外部VIDEO信號及RGB信號所形成的影像數據而來的，這兩部分相互聯結形成顯示墻控制器的完整功能。這兩個部分的設計既能提供極其高質量的圖像和視頻性能，又能保證其高速處理性能，還有很強的擴展性。

VC-MK3000多屏拼接控制系統的關鍵特性：

    1.高實時圖像疊加

    可以實時地開窗漫游顯示高畫質圖像，并且刷新率不會有損失，可以更好地表現連貫的動態圖像, 而且無論漫游窗口數量多少以及顯示尺寸大小都可以實時顯示高畫質圖像。即使顯示跨屏漫游圖像也能確保窗口內畫質和分辨率的均一性，并且能確保窗口內動態信號的同步，自然地展現渾然一體的圖像效果。

    原來的顯示墻控制器是采用PCI等基于計算機的總線(BUS)設計，在這種情況下接在存儲器上所有的周邊裝置都可以共享BUS，其結果是控制室的監控環境經常會因?yàn)樾枰獙?duì)應大量的影像數據或者圖像數據的顯示而漏洞百出，并且刷新率降低，畫質變差等現象也隨之出現。

    VC-MK3000(GIP)擁有輸入傳送帶寬為2.4Gbps的圖像數據專用總線，不和其他裝置共享，確保了輸入通道的帶寬。這個輸入BUS為了顯示漫游圖像，選擇最適合動態的通道，用母板上的超寬帶幅開關連接各個輸出。這個超寬帶幅開關具有同時處理76.8Gbps龐大的輸入數據的能力。采用這個技術，無論顯示墻的大小、RGB顯示和視頻窗口的數量多少以及顯示尺寸大小，都可以實時顯示高畫質圖像，并且刷新率不會有損失。

    2.遠程多鼠標，滾動信息條功能(可選配套軟件功能)

    三菱顯示墻VC—MK3000控制軟件增強功能。它可以向大屏幕發送操作終端的光標，這樣就能在自己的座位上直接操作大屏幕上的窗口。它也可以同時發送多個終端的多個光標，為協調操作提供了條件最后還要介紹獨特的滾動條功能，在操作終端輸入的滾動條文件可以添加滾動等效果，然后再大屏幕上顯示出來。

    3.與三菱顯示墻箱體高度兼容與配合

    三菱VC-MK3000多屏拼接控制系統向您提供使業務形態大為改觀的解決方案，它可以輸入各種各樣的信息，在大屏幕上顯示圖像、文字等信息，把大屏幕從單純的“觀看型大屏幕”轉變成有效利用大屏幕的能夠綜合監控的“操作型大屏幕”。

    4.無限數目的輸入／輸出信號擴展

    通過多個VC—MK3000級聯，實現沒有輸入/輸出信號數目的限制。

澳洲AEON LV系列拼接控制器

澳洲AEONLV系列拼接控制器

    澳洲AEON LV系列拼接控制器適用于2屏到8屏拼接！是一款性能強大的高端圖像處理設備，能夠在多個顯示終端上同時顯示多個動態畫面，主要用于大屏幕拼接顯示系統，是系統的核心顯示控制設備！

    ABON 圖形拼接器是最新的一款高性能的2/3/4/6/8屏幕拼接器，可以在不同的屏幕上顯示各自不同的畫面，又可共同組合一幅大畫面；支持4-16路高清外界視頻輸入，內置播放DVD和各種視頻文件。可將任意應用程序、視頻畫面，由占用一個屏幕擴展至占用兩個或三個屏幕，視頻疊加等。

產品特性

· 2屏/3屏/4屏/6屏/8屏拼接顯示 4-16路視頻輸入(可選)，1-4路VGA輸入(可選)
· 4-16路視頻疊加顯示
· 視頻與VGA輸入疊加顯示
· 各種視頻文件、DVD光盤，畫面拼接或開多個視頻窗口顯示
· 所有信號可任意縮放，或拼接顯示
·全屏3D畫面顯示
· 主機本身幻燈片、軟件、動畫，任意大小、拼接顯示

產品規格

· 輸出端
   信號類型:   VGA信號
   接口標準:　 標準HD15芯VGA接口
   輸出路數: 　可選2～8路
· 輸入端
   信號類型: 　視頻信號（可根據需求增加VGA信號輸入）
   接口標準: 　BNC接口
   輸入路數: 　四路

· 處 理 器：   PIV 3.0(雙線程)
· 掃描頻率：   45Hz – 110Hz
· 視頻制式：   PAL / NTSC / SECAM
· 內    存：   1024MB
· 硬盤容量： 　160GB
· 網絡帶寬： 　100MB/1000MB
· 尺    寸： 　4U高19英寸工業機箱；482mm（寬）×545mm（深）× 177mm（高）
· 工作溫度： 　0－60℃
· 相對濕度： 　5％－95％，非凝露
· 振    動： 　5-15HZ，0.1"雙振幅位移，15-150HZ,1.5G峰－峰加速度
· 電    源： 　220VAC - 240VAC ,50/60Hz
· 功    率： 　350W

Jupiter Fusion 980

    Jupiter Systems專注于指揮、控制用的拼接墻控制器的生產，由于產品專一，因而可提供高質量、價格優惠、性能很好的產品。Fusion 980顯示墻控制器是Jupiter公司針對要求24/7工作環境的高端用戶的最終解決方案，它提供完美的視覺效果、靈活的操作和無可挑剔的配置。

    Fusion 980 顯示墻控制器可以結合所有可視的數據源以可移動、可縮放的窗口的形式在虛擬墻上顯示出來，顯示設備包括：監視器、LCD、等離子屏、投影機、背投系統等，信號源包括本機應用、網絡應用以及直接的視頻和RGB輸入。每個輸出通道640x480到1600x1200像素(1280x1024 數字最大) ,所有的信號源都由直觀和協調的軟件界面提供完整的控制。

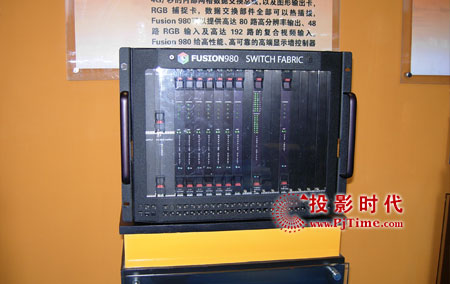

Jupiter Fusion 980

    Fusion 980的核心是極具藝術創想的底板系統交換架構。傳統的總線結構，例如PCI總線，資源被所有的外圍連接所分享，從而使控制室環境下的大量的數據和圖像傳輸受到制約。 Fusion 980 的底板系統交換架構為它15個外圍插槽每個都提供高達4Gb/s 的傳送帶寬。外圍的板卡通過Fusion 980底板連接到擁有極高帶寬的交換架構卡上，從而確保數據通過最佳的路徑傳輸，提供快速優質的畫面。通過增加可選的串行開關卡，數據帶寬可提高到令人驚訝的每槽8Gb/s ，不管顯示墻的尺寸大小都能保證RGB、圖形和視頻的快速和流暢并確保系統連續工作。

    Fusion 980 適用于網絡操作中心(NOC)、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融管理中心、視頻會議室等。

慧聯大屏幕圖像拼接器HL4000/HL3006

    慧聯電子HL圖像拼接器采用獨特的嵌入式結構設計，可接受各種信號源輸入，如：激光影碟、VCD、DVD、錄像機、攝像機、衛星電視、高清電視、筆記本、計算機、硬盤錄像機等。

    慧聯電子圖像拼接器可以支持1-16路不同的視頻源，不同的RGB信號可同時顯示在不同的屏幕上，使用者可選擇任一組視頻RGB信號放大至原來的N倍(最大16x16)。

    慧聯電子HL圖像拼接器可輸出到各種顯示單元如：東芝、先鋒、索尼、NEC、松下、長虹、TCL等背投單元拼墻、各種等離子拼墻、顯示器拼墻和電視機拼墻等。

    HL圖像拼接器輸入和輸出

    輸入(Video,RGB,HDTV)：Video/S-Video復用兩個BNC端子，PAL/NTSC/SECAM全制式；D15接口，支持VGA/SVGA/XVGA；復用D15接口，支持540p/720i/720p/1080i。

    輸出(RGB,HDTV,Video)：RGBHV 5個BNC端子，支持VGA/SVGA/XVGA；3個BNC端子(復用端子RGBHV中RGB)YpbPr或YcbCr，支持540p/720i/720p/1080i；Video/S-Video復用兩個BNC端子(選裝/外置)。

SEAPRINE多屏顯示拼接控制器

　　SEAPRINE多屏顯示拼接控制器是專門為多屏拼接而開發的控制器，每套控制器是高性能、基于網絡、支持有多臺投影機組成顯示墻的圖形顯示系統。可將所有投影機作為單一的超高分辨率的顯示屏，每屏的分辨率可達1600×1200。在整個顯示墻上，你可將窗口放大成任意尺寸，并可任意移動窗口位置，投影機之間不再有邊界阻隔。

　　SEAPRINE多屏顯示控制器提高了投影顯示系統一體化的水平。提高了系統的靈活性，令用戶可以更輕易方便的達到所需要的畫面效果。

應用領域：

　　大屏幕拼接（拼接計算機圖形，拼接動態視頻）投影墻
　　公安、軍事、鐵路、交通、郵電等指揮調度系統
　　CAD/CAM設計，排版便機系統
　　圖形圖像編輯，三維動畫，多媒體設計
　　工業實時監控系統、股票、期貨、銀行信息顯示

主要性能特點：

　　一、基于Windows 2000操作平臺
　　SEAPRINE多屏控制器是基于Windows 2000或XP操作系統。SEAPRINE控制器上的用戶接口與用戶的工作站或PC完全互相識別，因而，SEAPRINE控制器的操作本身幾乎不用對用戶重新培訓都很容易掌握。

　　二、虛屏顯示功能
　　SEAPRINE控制器完全支持虛屏顯示功能，即對SEAPRINE控制器來說，整個多屏顯示墻可看成一個邏輯屏，整個多屏顯示墻只需一個鍵盤或鼠標來進行控制。

　　三、實時視頻
　　SEAPRINE控制器有實時多視頻同時播放顯示功能。內部集成模擬視頻總線允許任何視頻輸入通道向任何輸出窗口，簡化了配置。這種功能保證多個視頻信號同時在大屏幕上實時地真彩顯示。你可將任何一個視頻信號在整個大屏幕上任意縮放或跨屏顯示。任何一個視頻可以縮小成一個圖標（ICON),也可充滿整個顯示墻。

　　四、RGB輸入
　　可以添加多達8個端口HD15RGB輸入，以便將其它計算機資源如膝上型電腦、未聯網的臺式機和舊系統中的圖像顯示墻上。RGB窗口可以方便的移動，調整大小，像操作其它應用程序窗口一樣，并能將RGB窗口進行定時保存。

　　五、網絡型控制器
　　SEAPRINE控制器帶有標準的以太網接口，支持標準的以太網（10M）和快速以太網（100M）。通過網絡遠程控制大屏幕的顯示方式，通過專用抓屏軟件將網絡信號抓到大屏幕上顯示。

　　六、強大的圖形顯示功能
　　SEAPRINE控制器采用最新的圖形加速技術，SEAPRINE控制器的每個圖形輸出口都有自己的圖形加速處理器來為你處理圖形。
