暴力拆卸發掘內部構架

    如此小巧秀氣的機器，相信大家對機器內部的結構也很期待有更詳細的了解，下面我們就來對高清銳視這款最新的T4產品進行拆卸。

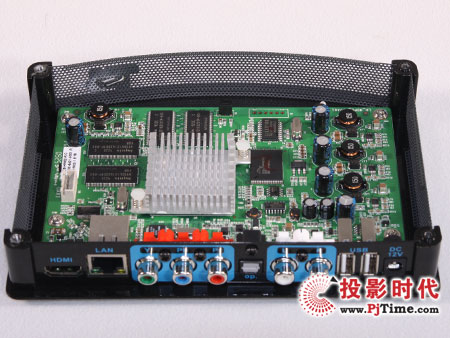

高清銳視終結者T4高清播放機 內部結構

    T4高清播放機的拆卸非常簡單，整個外殼拆卸不需要使用任何工具，只需要擰開面板上的四個突出的螺絲即可。

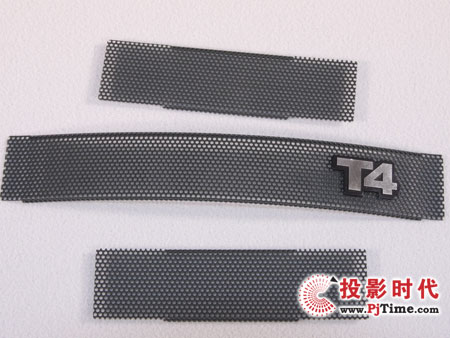

高清銳視終結者T4高清播放機 防護網

    打開機身，我們可以看到該機器為了得到更好的穩定性，保持機器內部的空氣能夠順暢的流通，除機身接口面之外其他三面都是采用網狀擋板設計。

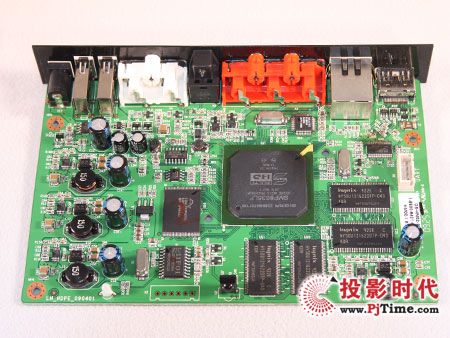

高清銳視終結者T4高清播放機 主板正面

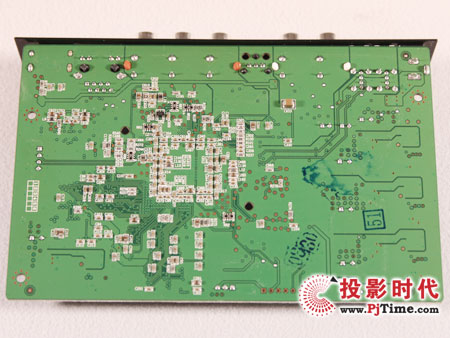

高清銳視終結者T4高清播放機 主板背面

    高清銳視T4高清播放機采用了6層PCB設計（印制電路板），整個主板上面幾乎看不到有多余的空焊點，PCB上的電路設計也非常規范合理，機器內部基本各主要電容都是采用的固態電容設計。
