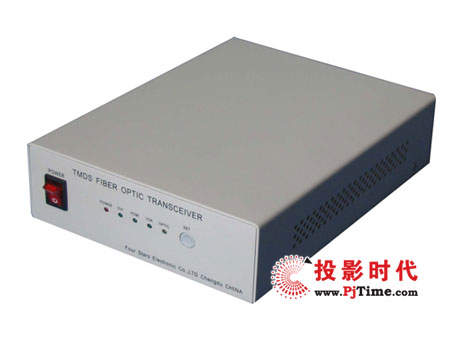

近日，富士達公司隆重推出FST-TMDS數字光端機(VGA光端機，DVI光端機，HDMI光端機)：
高清視頻信號遠距離傳輸時受幅頻特性，群延時特性，高低頻干擾、電源地線等的影響，信號損失嚴重，圖像出現模糊拖尾分尾等現象。最遠傳輸距離只能在15米以內。FST-TMDS光端機的面世，解決了這一問題，使高清視頻信號在遠距離傳輸時真正實現了無壓縮無損失，傳輸距離可達20---100公里。再現您的亮麗圖像。
一、產品特點：
- 具有DVI、HDMI、VGA三種視頻輸入輸出接口。
- 具有雙聲道音頻及一路雙向RS232數據接口。
- 可實現三種視頻接口信號之間的自由轉換。
- 可實現三種高清視頻信號及音頻、數據信號的超長距離無損傳輸。
- 支持DDC（Digital Display Control）協議。
二、技術參數
|
信號 類型 |
規格：DVI-D、SXGA、HDMI、AUDIO、RS232、RS485 S422 |
|
分辨率：800×600…1600×1200 | |
|
像素速率：25M-165MHZ | |
|
發射機 |
DVI-D、VGA、HDMI插座可使用5米28AMG、DVI信號電纜 |
|
接收機 |
DVI-D、VGA、HDMI插座可使用10米28AMG、DVI信號電纜 |
|
光 學 |
光纖類型：多模、單模 |
|
光輸出功率：－3～－10dBm（更大光功率可選） | |
|
接收靈敏度：伏于－25dBm | |
|
光波長：850nm/1310nm/1550nm可選 | |
|
光接口：LC等其它 | |
|
光纖數量：4芯 | |
|
工作溫度 |
0 ～ + 50℃ |
|
工作電源 |
100～240VAC、50/60HZ |
|
工作濕度 |
10％～90％ 無結露 |
|
物理尺寸 |
157（W）×206（L）×55mm（H） |
|
像素速率 |
25M-165MHZ |
|
分辨率 |
最高1600×1200 |
|
LED燈 |
顯示電源、視頻和光信號狀態 |
|
傳輸距離 |
1～20公里傳輸距離 |
三，與傳統的模擬信號傳輸比較
|
15米以上 |
圖象質量 |
電磁干擾輻射 |
保密性 |
|
傳統電纜傳輸 |
有衰減 |
有 |
不高 |
|
光纜 |
無 |
無 |
高 |
四、FST-TMDS光端機典型系統配置示意圖
五、應用范圍
- 指揮調度中心
- 會議系統
- 工業、公安監控
- 大型體育場館
- 保安系統
