iVS3000解決方案是H3C公司針對監控規模較小、性能適中、功能要求簡單實用的一般商業（企業）市場推出的基礎網絡視頻監控解決方案。這類項目的特征包括：均為新建項目，前端數字產品均采用H3C的編解碼器，不要求兼容友商數字設備，對大并發量訪問需求較低，只有通用的監控需求而沒有結合業務的定制要求。適用的范圍包括網吧、娛樂場所、旅館（賓館）、連鎖企業（店）、環保、普通園區、普通學校、普通樓宇、住宅小區、SMB等的聯網監控。

    針對這類市場需求，傳統的方案主要依靠前端的編碼器或硬盤錄像機結合中心的管理平臺和中心專用的一些監控設備組成。存在的主要問題由于前端設備和中心管理平臺一般采用不同品牌的廠商設備，同時為了滿足監控中心自身監控的需求，導致中心設備堆積，整個系統的集成程度低，維護成本高，系統可靠性一般，存儲可靠性差，多設備協同使用難度大，易用性差。

    而iVS3000解決方案在引入H3C全系列高可靠電信級編解碼器和成熟的網絡產品同時，創造性的提出和開發了商業監控中心管理平臺的核心設備－ISC3000集成監控中心。ISC是Integrated Surveillance Center（集成監控中心）的簡稱，作為iVS3000商業監控解決方案中監控中心的核心組件，包括ISC3000集成監控中心主機和ISC3100集成監控中心輔機兩款產品。

    ISC3000主機可以為H3C公司的系列編解碼器提供網絡視頻存儲和點播轉發服務，可以對這些設備進行日常監控管理、解碼輸出控制和報警接收處理，同時內置的編解碼和I/O端口可以實現中心日常監控所需的人機界面及自我防護監督功能。ISC3100輔機則用于擴展主機的存儲、備份、點播和流轉發能力。

    通過ISC3000集成監控中心，iVS3000解決方案具備了最大管理前端500臺編碼器、1500路攝像機的能力，同時ISC3000主機最大擴展接入31臺ISC3100輔機，主機和輔機都支持8個盤位（6TB）的存儲空間，這樣整個iVS3000解決方案共可為前端編碼器提供192TB的網絡存儲空間。結合H3C的網絡產品和ISC3000的互相訪問能力，iVS3000解決方案可以適應局域網、廣域網、VPN和多級級聯訪問等多種組網方式，滿足不同客戶靈活組網需求。

方案組成

2

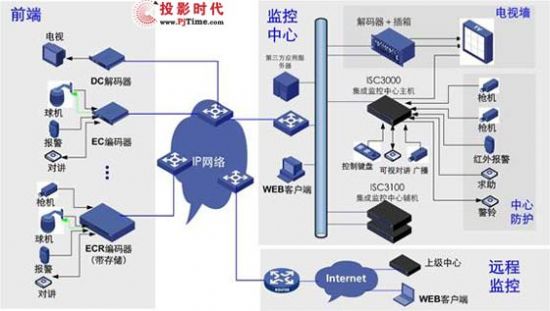

圖1  iVS3000監控解決方案組網圖

一個典型的iVS3000解決方案的組成和基本功能如下：

1）前端系統：

    包括攝像機、監聽頭、對講設備、報警探頭和編解碼器組成，其中編解碼器由H3C提供。當前端到中心大帶寬足夠，允許中心存儲時，前端配置EC編碼器；當帶寬有限無法中心存儲時，采用支持前端存儲的ECR系列編碼器；當前端需要解碼還原圖像時配置DC系列解碼器。

    EC編碼器支持接入攝像機和監聽的視音頻信號，并將其轉換壓縮為數字信號傳送到監控中心。ECR編碼器同樣支持接入攝像機和監聽的視音頻信號，并將其轉換壓縮為數字信號傳送到監控中心。ECR支持通過RS485口對云臺、球機的控制，支持接入對講設備和報警輸出輸出設備。內置最大8個盤位和支持RAID5的NAS盤陣，可以提供高可靠的本地存儲，ECR還可以為局域網環境下的其它EC編碼器提供NAS存儲服務，通過EC編碼器擴展ECR的編碼能力。

    DC解碼器用于接收中心指令，將系統中任何一路編碼的圖像解碼還原成模擬的視頻音頻信號接入現場電視機或其它影音設備，可用于用戶展示實時視頻信息或用于視頻指揮。

    所有編解碼器都可以被監控中心的集成中心中心主機統一配置、認證和網管，維護使用方便。

2）網絡系統

    所有前端編解碼器通過網絡系統和監控中心相連，實現各種信息的傳遞。H3C提供了豐富的網絡設備，包括接入交換機、匯聚交換機、核心交換機和路由器，這些設備內嵌了豐富的安全特性并針對監控的需求對組播等應用進行了優化，同時還可以為廣域網組網提供完善的VPN解決方案，從而為監控系統提供了一個安全、可靠、靈活和高性能的基礎網絡平臺。

3）監控中心

系統管理

    監控中心的核心設備是ISC集成監控中心，包括ISC3000集成監控中心主機和ISC3100集成監控中心輔機兩款產品。ISC3000主機作為整個系統的核心管理服務器，可以對前端和中心的所有編解碼器、輔機進行統一配置、注冊和網管，可以對所有用戶訪問進行統一認證，對報警、云鏡控制、解碼輸出控制的控制指令進行接收、轉發和聯動處理。主機內置防火墻功能可以杜絕惡意入侵，保障系統信息安全，同時主機集成了8口交換機可以為中心設備提供IP接入服務。

WEB服務

    ISC3000主機作為整個系統的WEB服務器為用戶提供WEB客戶端訪問服務，通過WEB客戶端可以實現對前端編解碼器的統一配置和網管，還可以接收解碼前端編碼器傳輸過來的數字視音頻信號，實現圖像語音監視監聽、云鏡控制、圖像查詢回放、報警接收、電子地圖甚至WEB對講的功能。當前端報警時，WEB客戶端可以產生圖像彈出、報警信息框、聲光提示等各種報警聯動動作。WEB客戶端可以通過ISC3000發送指令給中心解碼器解碼輸出視頻信號上電視墻，實現數字矩陣的功能。相對傳統C/S架構，iVS3000基于B/S架構實現客戶端的靈活部署，便于使用維護。

NVR網絡視頻錄像

    ISC3000主機配合ISC3100輔機還可以作為NVR網絡視頻錄像機使用，主機和輔機均可以接收指定的編碼器傳送上來的最大64路（1Mbps）視頻存儲流或備份流，內置的8個盤位(最大6TB)NAS存儲空間可以為這些編碼器提供高質量的存儲服務，同時提供了RAID5保護。通過主機和最大31臺輔機的配合，系統最大可提供192TB的存儲備份服務。所有的存儲和備份都可以事先設置計劃或手動啟動，同時支持前端編碼器外部觸發報警和移動幀測報警聯動中心存儲功能。

流媒體轉發和VOD點播

    同時主機輔機還支持遠程VOD點播服務、流轉存和實時流轉發服務，當前端帶寬有限時，通過流轉發服務可以降低現場設備負擔和對網絡帶寬的要求。主機合計支持16路并發點播和轉發（1Mbps碼流），輔機合計支持64路并發點播和轉發。

人機界面

    主機內置了豐富的人機界面接口可以接入顯示器、監視器、專業鍵盤和鼠標，方便監控中心操作人員直接在主機上監視、控制遠程圖像并進行歷史圖像查詢，支持報警聯動，還可以通過ISC3000主機內置的視音頻采集通道和對講通道實現和現場人員進行可視對講、廣播。

中心防護

    ISC3000主機同時內置4路視音頻采集通道、8個報警輸入通道和4個報警輸出通道用于中心自身的監控和防護，通過視音頻采集功能，領導可以遠程監視中心操作人員圖像，通過報警輸入輸出通道實現紅外、求助報警探頭接入和警燈警號的控制，實現中心自身的高可靠防護。

電視墻

    中心可以配置解碼器和用于安裝解碼器的插箱，接收WEB客戶端通過主機發來的指令，實現將前端編碼器傳送過來的壓縮圖像還原解碼成模擬圖像接入中心電視墻，通過客戶端的靈活控制和系統報警聯動，實現數字矩陣的功能。

4）遠程監控

    遠程監控中心可以通過WEB客戶端訪問監控中心的主機，在授權范圍內實現基本監控功能，同時遠程監控中心還可以配置ISC3000主機和3100輔機，實現二級監控。

方案特點

3

IVS3000方案相對傳統商業監控解決方案，具備以下特點：

1）先進的系統架構

    IVS3000解決方案既支持傳統單流組網方案，又支持雙流組網方案。雙流方案下，前端編碼器都支持輸出實時流和存儲流兩種格式碼流，可以利用網絡組播來復制轉發實時流，存儲流可以實現端到端的IP NAS，無需任何中間環節，系統架構簡潔可靠，可擴展性強。

2）分布式高可靠存儲和流轉發

    通過主機和輔機的相互配合，實現分布式網絡存儲和流轉發，單機故障不會影響其它設備的工作，負載的合理劃分提高了系統的整體性能和可靠性。同時主機和輔機支持RAID5保護技術，任何硬盤損壞不會導致數據丟失，支持故障硬盤熱插拔和在線擴容，保護核心業務連貫性。比傳統商業解決方案中的DAS或DVR方式的存儲可靠性要高。

3）中心設備高度集成

    創造性的將商業監控中心常用的網絡存儲、日常監控、系統管理和自我防護四大組成部分功能集成在一臺設備上，ISC集成監控中心主機加輔機可以取代傳統網絡監控中心的NVR網絡視頻錄像機、WEB服務器、流媒體服務器、VOD視頻點播服務器、監控終端、可視對講、中心編解碼器、報警控制器、交換機、防火墻等多種設備，通過模塊優化和集成開發，大幅提升系統運作效率，同時具備極高的性價比。

5）部署使用方便

    基于全IP的解決方案，利用開放的IP網絡可以方便的構建整個系統，同時采用全B/S架構客戶端實現完善的監控管理功能，實現軟件零安裝和快速部署，通過系統集成技術的采用，降低了系統設計、調試和維護的難度。

典型應用

4

1)局域網應用

圖 2  iVS3000局域網應用組網圖

    在一個局域網環境中，前端主要為EC系列編碼器，如EC1001-HF室外型單路高清編碼器、EC1004-HC四路室外型標清編碼器和EC2004-HF室內型四路高清編碼器，采用中心集中存儲方案。

    網絡環境良好，支持組播。編碼器輸出雙流，實時流通過組播分發給需要的客戶端和解碼器，而編碼器輸出的存儲流直接采用NFS格式寫入中心主機和輔機的NAS盤陣中。

    前端編碼器支持接入外部報警信號和支持視頻移動幀測報警，可以實現本地報警聯動輸出和報警信息上傳到監控中心，監控中心可以實現報警圖像彈出、報警信息框提示和報警存儲。

    中心具備完善的WEB管理和監控功能，通過對中心DC1001-FF解碼器的輸出控制實現數字矩陣功能，支持中心和前端的對講功能，中心自身還具備完善的自我防護功能。

    該方案主要適用與各類普通園區、普通樓宇、普通學校、中小企業、住宅小區的局域網內監控應用。

2)廣域網應用

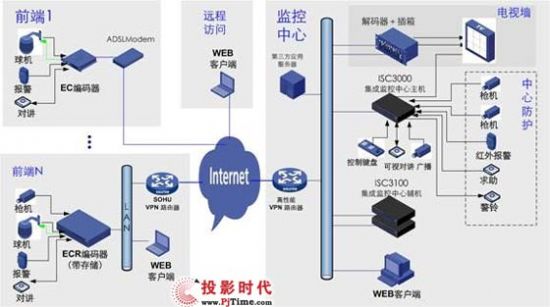

圖 3  iVS3000廣域網應用組網圖

    在一個廣域網環境中，前端主要為ECR3300系列帶存儲編碼器，以本地存儲為主，中心對重要數據進行備份；對于一些攝像機很少的前端場所可以采用EC系列編碼器，采用中心集中存儲方案。

    廣域網環境無法提供足夠的帶寬，不支持組播。對于采用前端存儲的ECR編碼器，中心可以直接訪問也可以通過主機、輔機的流媒體轉發能力來訪問現場實時圖像，通過合理的備份計劃，利用晚上空閑時間，可以將ECR存儲的數據備份到監控中心。

    對于EC編碼器的集中存儲采用單流方案。實時流通過主機輔機的流媒體轉發功能實現多用戶并發訪問，而網絡存儲直接利用主機輔機接收實時流轉存到內置NAS盤陣中。

    前端編碼器支持接入外部報警信號和支持視頻移動幀測報警，可以實現本地報警聯動輸出和報警信息上傳到監控中心，監控中心可以實現報警圖像彈出、報警信息框提示和報警存儲。

    中心具備完善的WEB管理和監控功能，通過對中心DC1001-FF解碼器的輸出控制實現數字矩陣功能，支持中心和前端的對講功能，中心自身還具備完善的自我防護功能。

    通過H3C主網絡的集成ADSL Modem和VPN功能的SOHU級前端接入路由器及中心高性能VPN路由器，實現基于VPN的廣域網組網解決方案。

    該方案主要適用與各類單級連鎖企業（店）、網吧、娛樂場所、旅館（賓館）、連鎖企業（店）、環保等領域的聯網監控。

3)多級中心級聯應用

圖 4  iVS3000多級級聯應用組網圖

    在單級監控基礎上，可以進一步構建二級監控中心，二級監控中心同樣配置ISC3000主機、ISC3100輔機和DC1001-FF解碼器，除了能夠管理直接接入二級中心平臺的編解碼器外，還可以通過網頁鏈接管理下級ISC中心的設備。

    所有上級監控中心客戶端訪問下級監控中心時通過上級監控中心集中認證，無需二次認證。同時上級監控中心解碼器可以解碼下級監控中心的圖像信息，上級監控中心可以接收下級監控中心的報警數據并實現基本報警聯動功能，上級監控中心還可以和下級監控中心實現可視對講。

    該方案主要適用于各類多級管理的企事業單位，普通學校聯網等領域的聯網監控。
