概述

一、

   監獄視頻監控系統是提高監獄安防、技防水平的重要工具，它對于監督犯人的改造、防范監獄內突發事件的發生都起到了不可替代的作用。隨著監獄系統網絡化的建設，信息共享、多級管理、遠程監控也成為監獄管理部門迫切需要解決的問題。建設監獄網絡視頻監控系統就是為了采用最新的視頻監控技術，依托監獄系統現有的數據網絡，對監控圖像進行網絡傳送，以達到信息共享、遠程監控和管理的目的。

   本方案旨在利用監獄系統現有的數據傳輸線路，建設基于IP網絡傳輸的監獄視頻監控系統，以科技的手段減低獄管部門的工作強度，保證監獄安全，提高對犯人的監督和改造效果。

   二、需求分析

   監獄監控的主要作用有：

   (1) 監舍監控：通過安裝在各監區的攝像機，對監區內犯人的活動情況進行24小時監控，同時將圖像、聲音、告警等信息通過數據網絡，傳送到監控中心和上級監獄管理部門。

   (2) 執勤監控：對監獄警衛人員的工作進行監控和監督。

   (3) 出入口監控：對監獄的出入口的物流、人流進行記錄和監控。

   (4) 對突發事件進行錄像，便于事后查詢和取證，提高獄管部門處置突發事件的能力。

   (5) 通過對以前的模擬監控系統進行網絡化改造，使之能夠方便地進行全網管理。

   (6) 信息共享，將監控信息的管理并入獄管部門統一的辦公平臺中，充分實現信息共享、遠程調度，提高管理效率。

   卓揚科技VSTAR網絡視頻管理系統，包含VE1000、VE4000系列網絡視頻服務器，VE2000系列網絡視頻解碼器以及VSTAR視頻管理軟件，可以為用戶構建一套完整的IP視頻監控解決方案。


視頻建立系統組網

   監獄監控系統從結構上劃分，一般可分為三級，從下往上包括：

   l 前端監控點:負責對各監舍、值班室及監獄出入口等重要場所的音視頻、告警信息的采集、編碼和傳送。

   l 監獄監控中心：負責監獄中所有監舍、監獄出入口的管理和監控

   l 監獄管理局：負責對各監獄監控中心實現遠程監控、統一調度和管理



   傳統的監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過模擬矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上監視器。這種解決方案的主要問題在于：

   l 無法適應多級網絡架構下的集中管理

   l 浪費了傳輸資源，布線、施工成本高

   l 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量

   l 無法實現遠程監控及調度功能

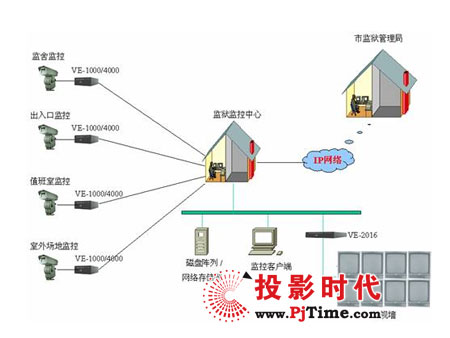

   采用網絡化的視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。我們假設監獄內部已經鋪設了數字化的光纖傳輸網絡，在各監控點可以提供10/100/1000M的以太網接口，同時各監獄到上級監獄管理局也有專門的數據傳輸線路。整個方案構成如下：

   一、前端監控點：

   監獄前端監控點包括對各監區、值班室、出入口、重要路段等場所的監控。在這些監控點，根據需要，選配固定/云臺/日夜型攝像機，并將攝像機和網絡視頻服務器相連接，網絡視頻服務器將攝像機采集的視頻信號轉化成MPEG4格式的壓縮碼流后，通過以太網口接入監獄系統專用數據網進行傳輸。

   網絡視頻服務器不僅可以將圖像信息進行編碼和傳送，而且可以將音頻信息、多路告警信息一并接入網絡，同步傳送。利用網絡視頻服務器提供的雙向音頻功能，監獄管理員在監控中心不但可以聽到前端的現場聲音，而且還可以通過話筒，向現場喊話。

   如果監控點比較分散，可以考慮采用卓揚科技單路網絡視頻服務器VE1001，如果監控點比較集中，則可以采用卓揚科技多路網絡視頻服務器VE1104、VE1416或者VE4416。

   各監控點只需在設備安裝時對設備IP等信息進行初始設置，此后無需對設備進行設置和管理。該管理功能由各監獄監控中心或更上一級的監控中心統一負責。


視頻建立系統監獄監控中心


   監獄監控中心負責本監獄設備的統一配置、維護、監控。在交管分中心，利用卓揚科技VSTAR視頻管理軟件，可以實現對前端設備的配置、圖像監控、錄像查詢、回放、云臺控制等功能。

   VSTAR視頻管理系統支持分布式存儲技術。存儲包括兩級，一級是在設備側，即存儲在本機的IDE硬盤中，另一級是本地管理中心，每一個本地管理中心，根據設置選項保存它所負責的視頻產品的音視頻錄像數據。考慮到線路資源的占用，本方案中我們建議在各監獄監控中心對監控圖像進行統一的錄像和保存，上級監控中心可以遠程查詢、調用錄像信息。

   在監獄監控中心，可以利用PC式監視器對前端監控點的圖像實時監控，也可以利用卓揚科技多路視頻解碼器VE2008A、VE2016A，將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。

   三、監獄管理局

   監獄管理局負責對全市各監獄情況進行監控�；�于網絡化的視頻監控技術，可以使得監獄管理局的調度能力大大加強。監獄管理局的管理主機上，裝有卓揚科技VSTAR視頻管理軟件，不但可以對任意一個監控點的信息進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能，真正實現分布式監控，集中化管理。

   在監獄管理局的認證服務器，負責對用戶統一進行帳號生成、授權、認證，杜絕非法用戶對網絡的入侵和非法監視。利用卓揚科技VE2004、VE2016多路視頻解碼器，可以將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。

   監獄管理局也可以對部分重要監控點視頻信息進行遠程錄像或備。


視頻監控系統功能

   VSTAR網絡視頻管理系統包含四個功能模塊。

   (1) 用戶管理模塊
   該模塊主要完成用戶集中管理、用戶權限分配和用戶集中認證功能。

   l 用戶集中管理主要包括增加用戶、刪除用戶、更新用戶和用戶查詢的功能，可以對所有的視頻設備上的用戶進行管理。

   l 用戶權限分配指對整個視頻監控系統中每一個用戶的權限，包括管理權限和業務權限的分配。一個用戶可以根據層級不同，被授予不同的監控和管理權限，一個用戶可以管理多個設備，一個設備也可以被多個用戶管理。

   l 用戶集中認證指所有用戶，無論在網絡的什么位置，當對網絡視頻服務器提出訪問要求后，都被要求輸入用戶名和密碼，該用戶名和密碼經過Radius認證服務器認證通過后，用戶才可以對視頻圖像進行監控、瀏覽和管理。

   (2) 設備管理模塊

   l IP地址/網關設置

   l 時間設置

   l 網絡協議設置

   l PTZ協議選擇

   l 數字水印設置

   l 圖像大小、分辨率、輸出方式選擇

   l 輪詢方式設置

   l 告警輸入設置

   l 站點電子地圖生成

   (3) 視頻監視模塊：

   l 可以同時查看16路實時攝像機圖像

   l 在監視的同時進行PTZ攝像機的上、下、左、右轉動及變倍、聚焦、光圈等操作；

   l 雙向語音對講

   l 配置各布局頁及設置各布局頁停留時間，可以建立多個布局頁，每個布局頁可以采用不同的分割方式，各個布局視圖之間可以按照設定自動或手動切換；

   l 以資源列表的方式顯示前端攝像機（編碼器）及監視器（解碼器），并實時顯示設備的狀態（在線或離線）

   l 手動觸發錄像和錄音

   l 激活數字縮放模式

   (4) 錄像功能模塊：

   l 按照時間和日期回放任何一個攝像機的錄像資源

   l 按照事件、報警、書簽和動態偵測搜索視頻序列

   l 在指定的圖像區域內搜索動態發生變化的視頻序列

   l 同時回放多達4個視頻序列（同步或異步）

   l 在任何一個視頻序列中創建新的書簽

   l 按幀回放、快速回放或快進

   l 以JPEG或者BMP格式儲存選定的圖像


視頻監控系統優勢

   VSTAR視頻監控管理系統將監控技術由模擬化、數字化時代，推進到網絡化時代。與傳統的模擬監控相比，網絡視頻監控具有不可比擬的優越性：

   (1) 遠程監控

   數字化、網絡化已經成為未來技術和管理的趨勢，借助網絡視頻監控技術，可以充分利用監獄系統現有的傳輸資源以及互聯網傳輸平臺，輕松實現遠程監控。

   在網絡中的任一臺計算機，只要安裝了客戶端軟件，授予相應的權限就可成為監控工作站。

   (2) 集中管理

   VSTAR視頻管理系統，支持集中用戶管理、設備管理、存儲管理以及圖像調用，改變了以前模擬系統分散管理的弊端，大大提高管理效率和調度能力。

   (3) 靈活升級

   VSTAR視頻管理系統基于開放式標準設計，提供了監控點數無限升級的可能性，系統容量不再依賴于傳輸及節點設備，只有有網絡的地方，就可以做到任意擴容，隨時接入。

   結構化的機箱設計，使得本地擴容只需要增加視頻板卡就可以實現，無需購置新的設備。

   (4) 經濟型架構

   VSTAR視頻管理系統基于IP 架構，網絡視頻服務器可以在監控點處安裝，通過雙絞線或者光纖傳輸，不需要額外鋪設長距離視頻線和控制線到監控中心（CCTV 安裝項目中一項較大的開支），系統可以同時管理數據、視頻、音頻和其他文件，實現高效、低成本的管理，節省了系統投資和施工成本。

   (5) 安全性高

   VSTAR視頻管理系統提供統一的用戶認證，確保用戶訪問的合法性；同時，VSTAR視頻管理系統對網絡病毒攻擊采取了獨特的防范機制，大大提高了系統的安全性

   (6) 可靠性強

   VSTAR視頻管理系統的硬件遵循電信級產品設計理念，其嵌入式操作系統、模塊化結構設計，大大提高了設備穩定性和可靠性。

   VSTAR視頻管理系統提供的集中管理功能，也為監控設備穩定運行、及時響應故障告警提供了支持。

   (7) 開放接口，可定制開發

   VSTAR視頻管理系統提供CGI/ActiveX/Java接口，支持二次開發�？梢詫⒁曨l監控功能融入獄管部門的統一的管理平臺中。

   (8) 智能化應用

   VSTAR視頻管理系統支持移動偵測、事件處理、傳感器輸入、時間和日期，以及其他內置功能，可以根據預先設定的時間、事件、告警等信息啟用不同的存儲策略，并可以對幀速率、清晰度等進行動態調節，真正實現了智能化應用。
