視頻監控系統組網

   校園網絡監控系統從結構上劃分，一般可分為三級，從下往上包括：

   l 門崗、路口、宿舍區、教學區、圖書館等監控點

   l 各校區監控中心：負責對該校區的監控點進行管理和監控

   l 校監控中心：負責對各校區的監控點進行集中管理和調度


   傳統的校園監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過模擬矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上監視器。這種解決方案的主要問題在于：

   l 各校區的監控系統彼此分散、獨立，無法適應多級網絡架構下的集中管理

   l 浪費了傳輸資源，布線、施工成本高

   l 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量

   l 無法實現遠程監控及調度功能

   采用網絡化的視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高高校監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。

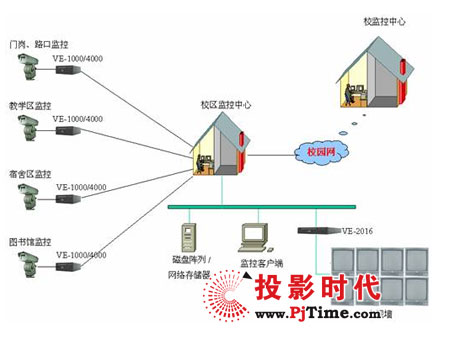

   一、各監控點：

   在各監控點處，根據環境需要，配置不同型號的固定攝像機或者云臺攝像機，并將攝像機的視頻線接入網絡視頻服務器的輸入端，視頻服務器的另一端的RJ45口就近接入校園網中。這樣就完成了對視頻信號的采集、編碼和壓縮，并進入校園網進行傳輸。

   如果監控點比較分散，可以使用卓揚科技單路網絡視頻服務器VE1001，如果監控點處攝像機比較集中，可以使用卓揚科技多路網絡視頻服務器，VE1104、VE1416或者4416，且如果監控點處已經部署了無線局域網設備，則可以使用卓揚科技無線網絡視頻服務器VE1101AW。

   各監控點只需在設備安裝時對設備IP等信息進行初始設置，此后無需對設備進行設置和管理。該管理功能由各校區監控中心或更上一級的監控中心統一負責。

   二、校區監控中心

   考慮到目前的高校規模相對較大，甚至?xí)�有若干個校區，我們建議將校園監控網絡分幾個校區監控中心來管理。校區監控中心負責本校區監控設備的統一配置、維護、監控。在校區監控中心，利用卓揚科技VSTAR視頻管理客戶端軟件，可以實現對前端設備的配置、圖像監控、錄像查詢、回放、云臺、鏡頭控制等功能。

   VSTAR視頻管理系統支持分布式存儲技術。存儲包括兩級，一級是在設備側，即存儲在本機的IDE硬盤中，另一級是本地管理中心，每一個本地管理中心，根據設置選項保存它所負責的視頻產品的音視頻錄像數據�？紤]到對校園網絡資源的占用，本方案中我們建議在各校區監控中心對監控圖像進行統一的錄像和保存，校監控中心可以遠程查詢、調用各校區的錄像信息。

   在校區監控中心，可以利用PC式監視器對前端監控點的圖像實時監控，也可以利用卓揚科技多路視頻解碼器VE2004、VE2016，將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。

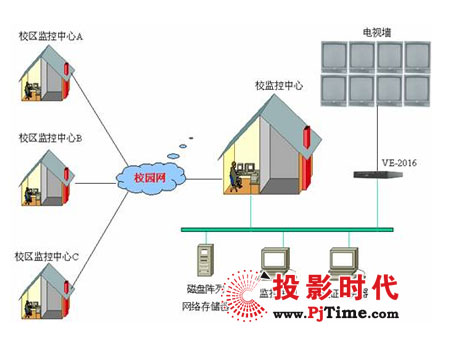

   三、校監控中心

   校監控中心負責對全校各校區視頻圖像的監控和調度�；�于網絡化的視頻監控技術，可以使得校監控中心的調度能力大大加強。在校監控中心的管理主機上，裝有卓揚科技VSTAR視頻管理軟件，不但可以對任意一個監控點的信息進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能，真正實現分布式監控，集中化管理。

   在監控中心的認證服務器，采用電信級Radius認證機制，負責對用戶統一進行帳號生成、授權、認證，杜絕非法用戶對網絡的入侵和非法監視。利用卓揚科技VE2008A、VE2016A多路視頻解碼器，可以將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。
