北京北車大廈一層會議室系統中控采用了CREATOR快捷的PGMII可編程控制系統中控系統和ST7600C無線觸屏、集中控制矩陣切換、以及周邊的信號源設備控制，如DVD、DVR、MD等，并通過調音模塊進行輸出音量控制，所有的信號視頻源，可以自由切至?xí)�議室的三臺投影機及四臺等離子電視、監視信號及觸屏的監視畫面上。

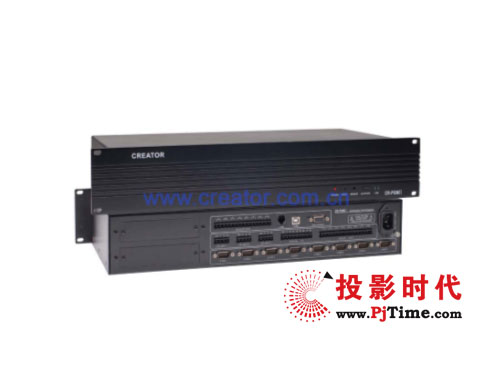

    CREATOR快捷PGMⅡ可編程控制系統中控系統采用主頻達210MHZ的32位內嵌式處理器，內置了8M內存和2M存儲FLASH，可高速運算復雜的邏輯指令，強大的內置可編程接口，使PGMⅡ可以控制幾乎所有的外接設備（包括第三方設備），可實現一鍵發雙代碼等紅外邏輯控制。支持3路CR-NET控制總線，可擴充達256個網絡設備（如：觸摸屏、調光器、電源控制器、音量控制器等）。可通過擴展以太網控制接口實現計算機遠程控制。 應用場合： • 指揮控制中心 • 大型多媒體會議廳 • 多媒體教室 • 高級別墅、酒店 • 智能家居

    產品特性：

    CR-PGM II配置主頻達210MHz的32位內嵌式處理器，內置8M內存和2M存儲FLASH，能高 速運行復雜的邏輯指令。

    提供開放式的可編程控制平臺、人性化的中文操作界面和交互式的控制結構。

    強大的內置可編程接口使CR-PGM II可以控制幾乎所有的外接設備（包括第三方設備）。

    用戶建立自有的紅外代碼數據庫，也可以從CREATOR網站上下載最新的紅外代碼庫，可實現一鍵發雙代碼等紅外邏輯控制。

    支持3路CR-NET控制總線，可擴充達256個網絡設備（如：觸摸屏、調光器、電源控制器、音量控制器等）

    可通過擴展以太網控制接口實現計算機遠程控制。

    內嵌式紅外學習功能。

    2U金屬機箱設計，符合國際機箱標準，可安裝于任何19英寸的機柜上。

    會議室中所有的終端設備控制全部集中于CREATOR快捷無線觸摸屏ST-7600C屏上，其高分辨率、高彩色的畫面及靈敏的控制，只需用手指輕輕點擊觸摸屏，就能達到意想的效果，而且在會議廳的任意角落都能對廳內設備進行完美控制，輕松地實現了會議室的各個功能需求。

    ST-7600C支持無線單向控制方式，16：9的寬屏顯示。通過無線接收器（CR-RFA）與主機進行通信。輕巧外型，可手持操作，配合CR-PGMII和Touch-AV使用，組成完美的控制系統。

    應用場合：指揮控制中心 、 大型多媒體會議廳、多媒體教室、高級別墅、酒店、 智能家居等。

    產品特性：

    65K真彩TFT LCD顯示屏,觸屏解析度800×480像素，16：9的寬屏顯示。

    觸屏尺寸為7.0〞/17.8cm對角線。

    可通過CRRFA無線接收器與主機進行單向通訊，控制距離：50米（開闊地帶）。

    支持433MHz頻率的控制指令傳輸。

    具有跳頁和子頁顯示功能及中英文顯示功能。

    操作界面可編輯，圖形界面支持視頻、圖片、圖形、文字、3D按鍵。聲音可編輯。

    具有待機屏幕保護功能；電子萬年歷時間顯示功能。

    具有觸屏坐標矯正功能。

    使用大容量鋰離子電池及外部DC12V供電。

    USB下載數據準確可靠，可用于傳輸用戶工程。

    32M記憶內存。

    子系統功能說明

    1、顯示系統的控制：

    通過主機后的串口（RS232/RS422/RS485埠），控制拼接屏的開/關機、對視頻圖像、計算機圖像的切換等；并且能夠自動實現關聯動作；

    通過CNPCI-8（8路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如拼接屏開時，電動吊架和屏幕自動下降，拼接屏關時電動吊架和屏幕自動上升；

    可以利用ST-7600C的無線視頻功能，在將視頻經拼接屏投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

    2、實現A/V系統的控制：

    通過主機后的串口（RS232/RS422/RS485），控制VGA/AV矩陣自動選擇計算機的圖像輸出到拼接屏，并且拼接屏自動切換到VGA輸入；

    通過主機后的IR（紅外）控制埠和IR（紅外發射棒），控制DVD（錄像機、MD、實物展臺）的所有動作，如播放、暫停、停止等功能；并且可以自動將DVD（錄影機、MD）的圖像切換到拼接屏，拼接屏自動選擇視頻輸入，自動將DVD（錄影機、MD、實物展臺）的聲音切換到功放；

    通過串口（RS485）控制攝像機，控制攝像機的左、右、上、下、變焦+、變焦-。

    3、實現環境系統的控制：

    通過CR-PWR-8（8路強電繼電器），控制日光燈的開關；并且能夠設置多種燈光模式預設（如會議模式、A/V模式、揮指模式等等），使得燈光迎合各種的場合需要；

    通過CR-PWR-8（8路強電繼電器），控制各路機柜及各個設備的總電源；

    通過CR-PWR-8（8路強電繼電器），控制拼接屏、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在拼接屏關機后預留足夠的時間給拼接屏散熱，然后才自動斷開拼接屏的電源。

    4．圖象自動跟蹤控制現房間環境系統的控制：

    利用中央控制系統的強大功能，把數字會議和攝象機完美的結合，用數字會議的會議單元來實現對攝象機的調動；由于會議室是采用了長形的會議桌，在攝象機安裝上采用了對角安裝，充分發揮兩個攝象機的優勢，保證每架攝象機的畫面取境都能正對對象。CREATOR快捷CR-V1011/2高速預置球形攝象機為其實現了跟蹤和畫面顯示、畫面?zhèn)鬏斖�步等功能�?/P>

    CR-V1011可以監視全場情況，其具有自動巡航監視功能，水平360度連續旋轉，無監視盲區。讓全場任何大小情況展現無遺。與CR-PGMII、有線/無線觸摸屏實現攝像跟蹤。

    應用場合：•大/小型會議廳•大/小型會議室•多媒體會議廳•中/高檔會議中心

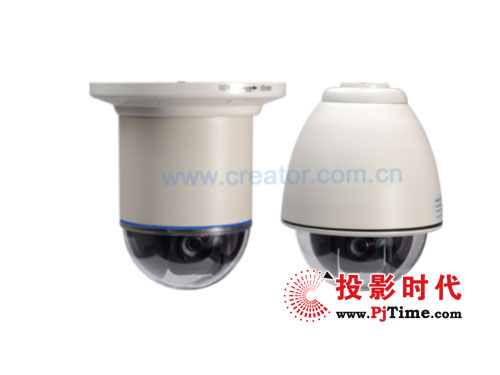

    CR-V1011/2高速預置球形攝象機功能特點：

    功能完善的高性能數字DSP設計，性能穩定。

    內部設置數據斷電后不丟失。

    一體化集成設計，結構緊湊，可靠性高。

    64個預置位隨意儲存，定位準確。

    自動巡航監視。

    采用RS-485總線控制。

    采用直流電機，低速度運行平穩。

    精密電機驅動，運行平穩，反應靈敏。

    水平360度連續旋轉，無監視盲區。

    旋轉速度根據鏡頭變換倍數自動調整。

    垂直方向?qū)崿F(xiàn)180度，自動翻轉連續監視。

    自動光圈、自動聚焦、自動白平衡。

    背光補償功能，在有強光源的背景中可以看到所有的物體。

    夜視功能，根據環境光線的變化自動轉換COD照度。
