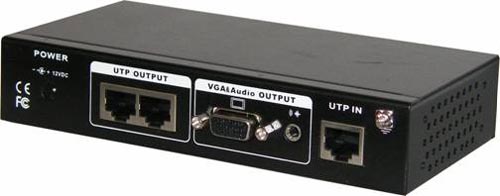

外觀圖：

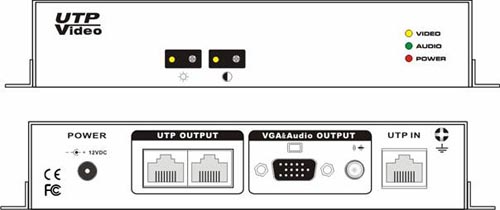

面板接口示意圖：
功能情況：
●1組VGA視頻+音頻編碼信號RJ45接口輸入；
●1組路VGA視頻+音頻輸出；2組VGA視頻+音頻編碼信號RJ45接口輸出
●驅動功能，最遠支持150米；
●亮度、對比度調節；
●R G B 三顏色自動組配，不偏色
●支持12V DC ；
●搭配安裝固定支架；
●超強的防雷、防靜電、防浪涌功能，需要接地；
●超強的抗干擾功能；
●防震功能；
性能參數：
|
功能 |
接收信號數 |
1路 |
|
分配發射信號數 |
2路 | |
|
傳輸距離 |
300米（最大） | |
|
級聯數 |
3（最大） | |
|
電源部分 |
供電方式 |
電源適配器供電 |
|
適應電壓范圍 |
12V DC | |
|
功耗 |
<4W | |
|
視頻傳輸性能 及接口部分 |
視頻信號輸出接口 |
母制15針VGA座 |
|
傳輸視頻信號輸出口 |
RJ45 | |
|
傳輸視頻信號輸入口 |
RJ45 | |
|
視頻信號處理帶寬 |
>350MHz(-3db) | |
|
同步信號帶寬 |
1k-200kHz | |
|
音頻參數 |
接口 |
3.5mm立體聲音頻插座 |
|
帶寬 |
10Hz-20KHZ | |
|
旋鈕調節 |
亮度 |
明暗調節 |
|
對比度 |
清晰度調節 | |
|
LED指示燈 （從上至下） |
信號燈 |
綠色 |
|
數據燈 |
黃色 | |
|
電源燈 |
紅色 | |
|
防護 |
防浪涌 |
1KV 執行標準：IEC61000-4-5 |
|
整機靜電防護 |
1a 接觸放電 3級 1b 空氣放電 3級 執行標準：IEC61000-4-2 | |
|
可靠性 |
平均故障間隔時間(MTBF) |
>5000小時 |
|
機體屬性 |
尺寸(長×寬×高) |
160mm×90mm×32 mm（含接口長度） |
|
材料 |
鐵質材料 | |
|
顏色 |
黑色 | |
|
重量 |
430g | |
|
操作環境 |
工作溫度 |
0-55℃ |
|
存儲溫度 |
-20-80℃ | |
|
濕度 |
0-95% （無凝結） | |
|
包裝 |
包裝 |
紙盒 |
|
包裝盒體積 |
285mm×192mm×72mm |
