三、應用一：機車內

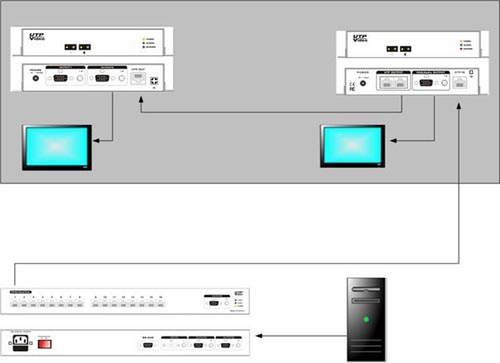

（一）原理圖

    播放機輸出1路VGA信號和一路音頻信號，通過VGA線纜和音頻線連接到發射器UTP816AT的信號輸入端口上，UTP816AT提供三組VGA信號加音頻信號的本地輸出，可以用來擴容時級聯使用，也可以接本地的監聽監視顯示音頻設備。

    UTP816AT提供16路RJ45輸出。發射器先將輸入的1組VGA視頻+音頻復制成19份，其中3份用來提供給本地的輸出，16份提供給RJ45輸出。這16份RJ45輸出的信號經過了編碼和轉換處理，在保持原有信號特征的情況下增加抗干擾性和抗衰減的功能。發射器和中繼器、接收器之間的連接線纜為非屏蔽超5類網線UTP Cat 5e。

    每一個車廂安裝一個中繼器UTP801AR2T和一個接收器UTP801AT/R，中繼器接收到信號后將信號復制三份，其中一份轉換成為VGA信號和音頻信號提供給當?shù)兀?份通過濾波處理后，經過RJ45接口增強發射出去。接收器接收到中繼器發射來的信號經過濾波處理后轉換成顯示終端能夠識別的VGA信號和音頻信號，同時復制成2份備用。
