一年一度的北京國際廣播電影電視設備展覽會（BIRTV）于2009年8月26日至29日在北京國際展覽中心舉行。全球領先的數字告示系統Grass Valley MEDIAEDGE4不僅參加了系統展示，而且在整個展覽中心安裝了MEDIAEDGE4系統，用于播出展會的最新動態、直播展會論壇和CCTV專訪。該系統憑借完整的解決方案和優質的音視頻性能吸引了眾多觀眾的關注，成為展覽中心的亮點之一。

    由于展覽中心預先架設了IP網絡，所以MEDIAEDGE4系統可以很快地安裝并調試成功。如下圖所示，系統鋪設了局域網絡，從交換機到各個客戶端采用超五類線連接。當展館離交換機太遠時，在交換機位置和展館入口分別安裝了一個光纖收發器，用于遠距離的IP傳輸。

    圖一、BIRTV2009應用MEDIAEDGE系統架構圖

    MEDIAEDGE4數字告示系統采用標準的TCP/IP網絡和顯示設備，所以只要在服務器端安裝一臺服務器，在各個客戶端接上高標清兼容的STB4機頂盒，即可完成基本的安裝。

    服務器端安裝有MEDIAEDGE-SVS4系統軟件和DCM內容管理軟件。MEDIAEDGE-SVS4是整個系統的核心。它提供了必要的工具，使管理者管理視頻內容、錄制節目、創建播放列表、定制時間表和控制系統操作以及管理和升級客戶端機頂盒。MEDIAEDGE-SVS4支持MPEG-1/2/4標清和MPEG-2高清、H.264/AVC編碼的MPEG4高標清節目，包含多項組件，包括服務器控制臺、內容注冊器、服務器配置工具、注冊信息導出工具等。

    對于同時播出視頻、圖片、FLASH、游走文字等內容的數字告示需求，可以通過DCM內容管理軟件實現。在DCM中，不同的素材，如電影、圖片和字幕都可以自由的設置在每個頻道�？蛻簦òl(fā)布信息者）會有各種需求。例如，一些客戶想要用高清視頻圖像展示他們的產品，同時還要有聲音和文字說明；一些客戶需要直播實況節目，并且在節目中打上自己公司 的logo；一些客戶可能想要設置與眾不同的聲音效果，每5分鐘回放一次，然后緊跟一個促銷產品的文字說明。DCM可以針對各種需求，提供高效的編排和播出方案。

    在BIRTV2009的項目中，我們通過MEDIAEDGE-SVS4注冊和編排由組委會提供的新聞動態節目，并設置視頻頻道滾動播出。在DCM中，根據BIRTV組委會的要求，設計了屏幕布局（見下圖）。在該布局中使用了背景圖片、視頻、游走字幕等基本內容。

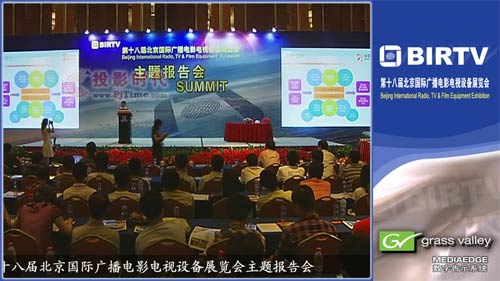

    圖二、客戶端顯示的基本布局

    視頻節目采用MEDIAEDGE-SVS4上設置的頻道，同時根據組委會的時間表，定時切換來自CCTV演播室和綜合樓大會議室的直播視頻。

    在CCTV演播室和綜合樓大會議室，我們分別布置了兩臺MEDIAEDGE-LEB60實時編碼盒。LEB60是一個獨立的視頻編碼器，可通過網絡對實況視頻進行實時播出，到達所有的MEDIAEDGE客戶端（無論 是STB機頂盒還是 PC客戶端）。LEB60編碼器可提供獨立與MEDIAEDGE服務器的解決方案，也可與MEDIAEDGE 服務器配合，將任何模擬視頻素材轉換成MPEG-1,MPEG-2或MPEG-4格式，并將編碼好的視頻流通過聯網的的服務器進行實況轉播。

    在直播現場，LEB60通過復合端口接入來自切換臺的模擬信號，經過實時編碼，將經過編碼的MPEG數字信號通過IP網絡傳輸?shù)椒��?wù)器或機頂盒客戶端。在DCM中所要做的，就是編排播放列表的時候，輸入需要播出的LEB60的IP地址即可。

    在DCM中，可以根據客戶端的IP地址注冊客戶端。每個客戶端可以分到不同的組里，即可播放不同的節目頻道。分入同一個組里的客戶端沒有地域區別，也沒有客戶端類型的區別，統一播放一樣的內容。

    由于MEDIAEDGE客戶端采用工業級的STB4網絡高清機頂盒方案，所以系統運行穩定、可靠。

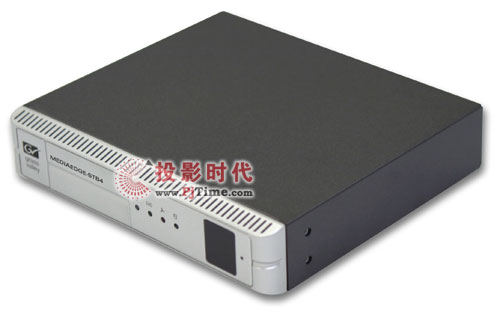

    圖三、STB4H機頂盒

    STB機頂盒設計成簡潔的網絡設備，作為基于網絡的視/音頻解碼設備使用，具有內置的MEDIAEDGE菜單瀏覽功能。MEDIAEDGE-STB設備連接到一個標準的以太網，利用多功能遙控器操作由MEDIAEDGE服務器動態更新的節目菜單。遙控器也具有調節 音量、暫停和向前向后搜索的功能。STB設備也可以從服務器進行控制和管理，還支持RS-232設備接口，用于其它外部設備的控制。

    基于其周到的機頂盒系統設置和穩定的播出特性，即使在非正常斷電的情況下，只要一打開電源，STB4就能立即工作，播放默認的數字告示頻道。所以，在展會期間，基本無需專人的維護管理，即便在每天的展會結束后，只要會場工作人員直接切斷電源即可。

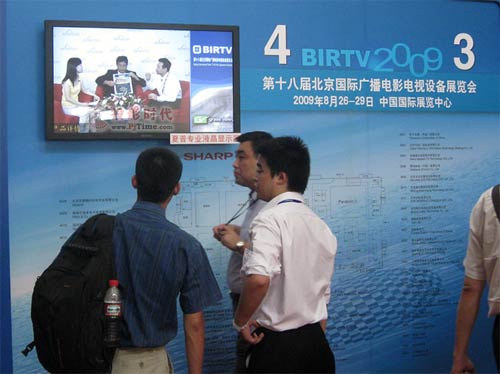

    圖四、STB4客戶端正在直播來自CCTV演播室的嘉賓訪談節目

    MEDIAEDGE4系統在BIRTV會場的成功應用，創造了更為人性化的BIRTV會展環境，增加了現場觀眾對BIRTV的視覺體驗，提高了會議的組織和服務水平，獲得了組委會的一致認可和交口稱贊。對于Grass Valley來說，則進一步拓寬了MEDIAEDGE4系統在國內的應用范圍。今后，我們將繼續為展會、博覽會、企業培訓、大型會議等項目提供MEDIAEDGE產品解決方案服務（Solution as a Service，簡稱SAAS）。
