影院搭建概況

    現在的房?jī)r(jià)太高了，所以，能在家中騰出一個小屋子來做影音室已經是非常奢侈的了。所以，如何在小空間內打造影音室是我們一直在關注的一個話題。

    不過，這是個細致的活兒，沒有一套好的想法和實施步驟是很難成型的。而在我們之前轉過的一些文章中，很多還是比較粗糙，不夠系統化。所以，今天，我們?yōu)榇蠹覍?zhuān)門準備了一篇很有條理的文章（作者是HD199的D版）。雖然該文發表比較早，但對于很多初玩的人來說，還是很有學習的意義的。

---

    玩多聲道的影院的人，誰不希望有一間百來平方米的房間？可是上海的房?jī)r(jià)居高不下，而且大有越來越貴的趨勢，所以目前來說，還只好退而求其次了！

我的收藏

    我的這個影院其實已經在很早之前就開始設想了，所以在買了一對JBL 4410A以后，才會另外囤積了3對JBL 4408A，這3對4408A在老房子里面，一直堆在兒子的房間里面，也曾經引起兒子的幾次反抗，不過誰叫他使我兒子呢？！

    由于家庭影院是個系統工程，所以這個工程是分為幾步來走的，它們是：

    一、系統的設想
    二、系統的構建
    三、系統工程的設計和開展
    四、系統的裝配
    五、系統的調試

系統的設想與構建

    這個最初構建的設想，其實是因?yàn)镴BL 4410A。其后所有的事情的實施，都是由于4410A才開始的，這個設想是如何開始的呢？

4425MKⅡ

    JBL 4410A由于沒有采用JBL賴以成名號角系統，以致于高音的幅射角度的太小，這種特點造成了，雖然它具有10寸的低音單元，但是用它來構建兩聲道的時候，在擺位上面受到了很大的限制。所以，很多JBL迷們雖然知道4410A據有不錯的素質，但是仍然選用更上一級的4425來組建兩聲道系統，當然我也不例外，我的兩聲道也采用了4425MKⅡ來組建的。

4408A

    由于當初經濟能力的限止，那段時間里面，當買了一對4410A以后，我就再也沒有能力來負擔其它的了，好在后來香港ACE尚有一批庫存的4408A出來，所以在2001年的時候，便一下子買了3對4408A回來。

    這樣一個未來的家庭影院的夢，便有了一個堅實的基礎了。

    我心目中的多聲道，一直以聲道數越多越好，當然聲道越多，聲音和環境就越難處理！所以首先就是以如何選用“.1”這個LFE超低音聲道的炮，便是這個構想的最關鍵之處了。

家里的大炮

    當時經過不斷的篩選，最后得到了兩個候選炮：

    1、威力登的DD12
    2、驕陽的Sunfire True Subwoofer EQ Signature

    我的出差機會很多，所以利用國內國外出差的機會，得以試聽了這兩款中價位的實力型炮。相比較之下，發覺在大房間里，威力登DD12的效果、低頻的Punch感會好一點，但是對于音場的開寬度沒有很多的幫助；而驕陽的這個旗艦炮，雖然低頻的音壓不如DD12那么猖狂，但是對于音場的拓展，卻是有著相當高的提升，這一特點，正是可以滿足小房型的影院需要！

    萬事俱備，只欠東風！



系統工程的設計和開展

    房子終于到手了！由于得到家里的領導的體貼，得以滿足我的一起需求（兩聲道系統會另外出帖子的）：

    1、一間書房（一組以Rogers五十周年紀念版書架式密閉箱組成的兩聲道系統）
    2、一間影院
    3、一間軟件房
    4、客廳（一組以JBL 4425MKⅡ組建的兩聲道系統）

    夠好運吧？！在選用那個地方做影院的問題上面，一個選擇是客廳，面積是：8.5×4.5m，可以一面有一扇落地窗和一扇玻璃窗，另一面是實墻；另一選擇一間4.2×3.3m的房間，雖然用來做影院的面積不大，只有14平方米不到一點，可是好在房型規整、對稱，聲學處理比較容易，也就是說，聲音容易搞好！那就這樣定下來了！

    不過，問題來了，小房間的表面積、實際容積不大，有個前提就是，一分容積一分金！必須打醒十萬分精神來做，否則后果……

    經過了三個月的測算，最后定型的書面方案，是這樣的：六個墻面處理后的三維比例：寬3.17×長4.17×高2.44（m）

● 混響時間：

    由于在250Hz和500Hz處的兩個凹陷，所以，在側墻又做了兩個具有針對性的弧形擴散體。

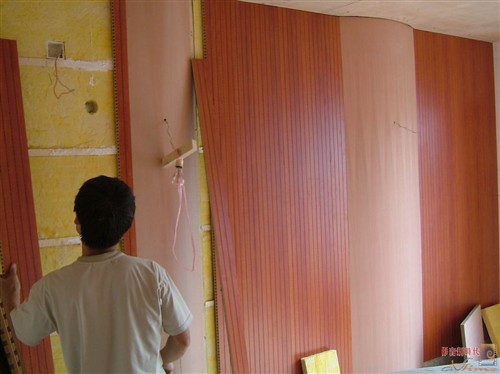

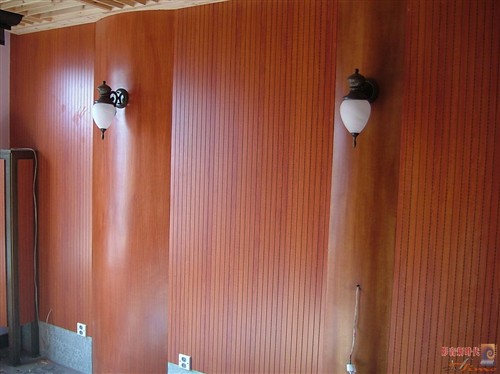

兩個具有針對性的弧形擴散體

兩個具有針對性的弧形擴散體

    按照標準來說，我的這個房間的處理后容積約為35.37立方米，看電影時所需要的混響時間應該是0.25s（聽音樂時，混響是0.44s）。那么根據上面的結果來說，看電影時的混響是否過長了呢？答案是……否定的！

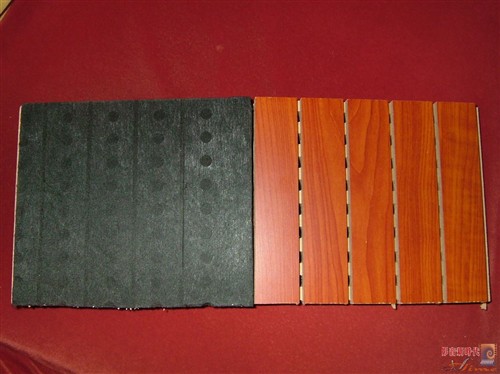

多孔吸音板

多孔吸音板

    在實際操作時，因?yàn)檫�是用了這種多孔吸音板，所以混響時間在實際操作時，還將繼續降低。

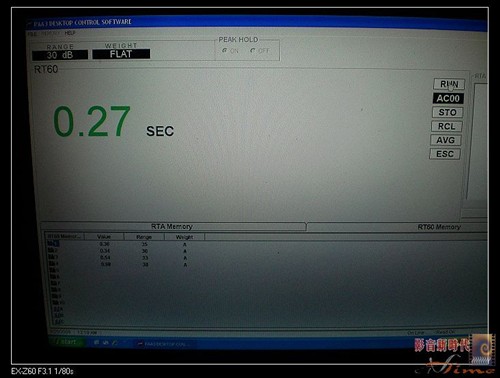

混響時間RT60在1KHz處是0.27s

    這樣，最后的混響時間RT60在1KHz處是0.27s，結果滿意！

系統的裝配

    說實在話，我是最煩這個過程的，雖然在整個過程中最簡單的，但是裝配的時候，上竄下跳不說，還要搬動器材，經常搞得自己一身臭汗！不過，這個過程終歸還是要做的。

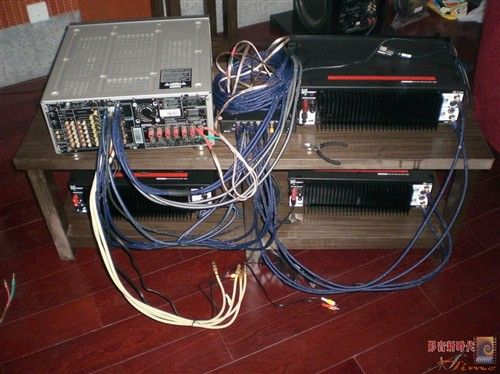

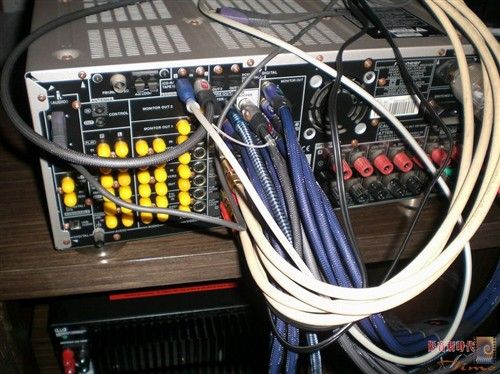

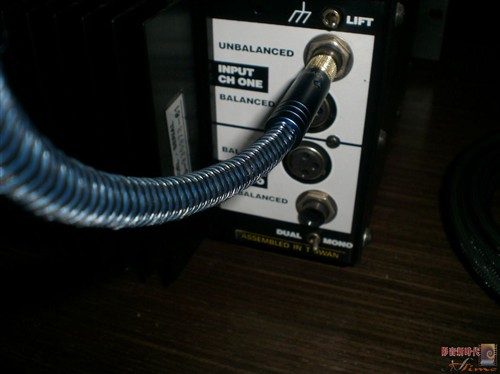

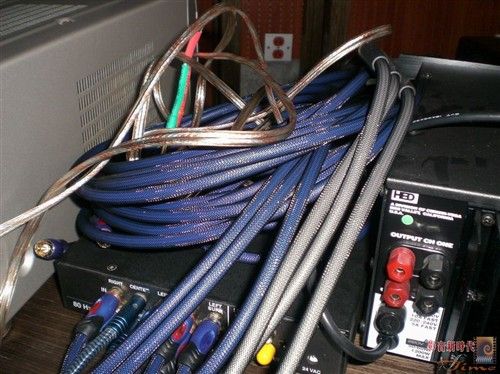

密密麻麻的連接線

所以，裝配很麻煩

細心和耐心都是必可不少的

我的裝備

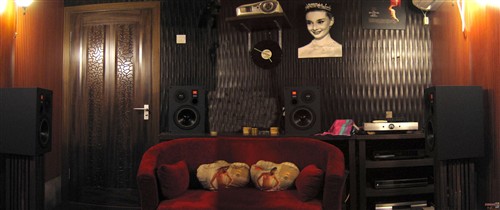

環繞音箱和投影

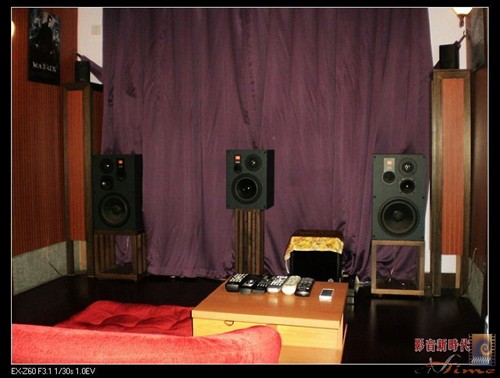

中置和前置

我的裝備

系統的調試（1）

    系統的調試，是一個最最最……最關鍵的部分！很多人把系統買齊后，用線全部接好，用流行的自動音場掃描一下，就算萬事大吉了！殊不知這是對于自己付出的血汗錢最不負責任的做法！

    由于面積太過局促，但是有想要做成7.1，假如器材放在前面，視頻線的距離就會過長，視頻信號就會有很多的衰竭，因此就要考慮放在座位后面。可是，器材放在后面的話，還有兩個喇叭，該怎么弄呢？

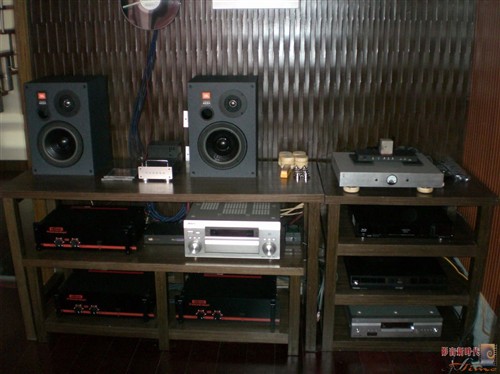

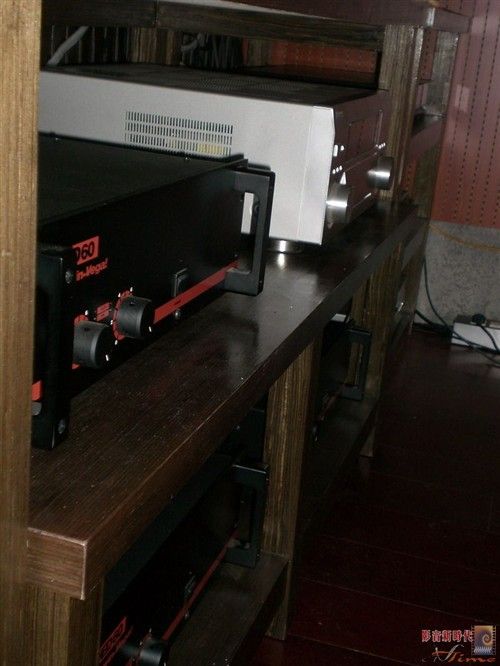

自己做的器材架子

    現成的器材架子可沒有符合這種要求的，只有自己動手了！上圖里面，放置喇叭的架子被分為兩個部分，一個部分是像個桌子一樣的外面的架子，用于放置后中置的兩個喇叭；另一部分就是塞在這個大架子下面的一個雙層雙列的架子，用于放置功放。

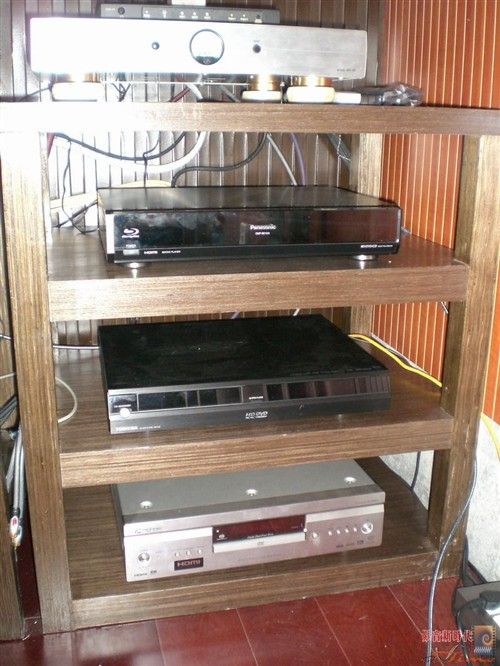

這是做的四層音源架子

    這組架子是要工程隊專門買了黑胡桃木方子做的。當然，另外還做了一個和后中置架子齊平的單排四層音源架子。

    從上到下，依次是：

    1、琴譜GF-10濾波器
    2、松下DMP-BD10A藍光播放機
    3、東芝HD-XA2的HD DVD播放機
    4、先鋒DV-S989AVi的DVD、SACD、DVD-A全兼容播放機

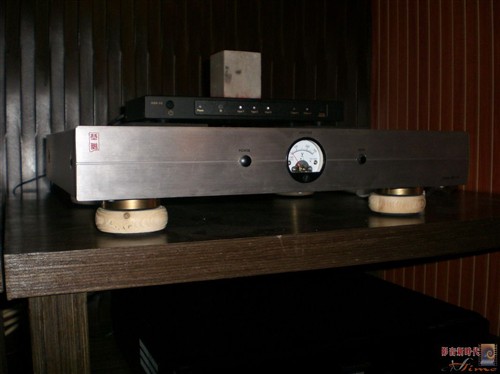

琴譜的GF-10

    當然也少不了CD唱機的，就是圖中一臺日本Elekit TU-881膽輸出CD唱機。而琴譜的這臺GF-10買了很久了，當時是屬于琴譜公司的傾力制作，一共有六路電源供應，每一路都有一個專門的變壓器，厲害吧？國貨里面也是有精品的！

    說到這里，順便提一下我的這個系統的電源供應。我這次用了四路音響專用的線路，兩路是用于家庭影院，一路是書房的兩聲道系統，一路是客廳的兩聲道系統。

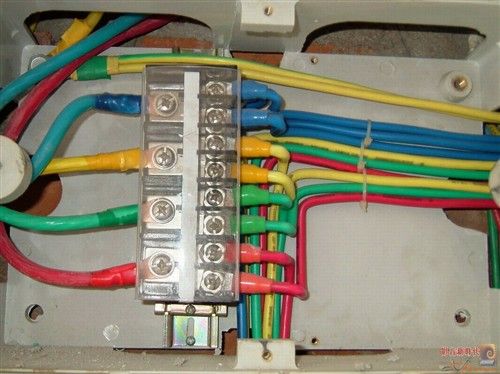

380V的三相電

    我家的進線是380V的三相電（上圖），進線是十平方的，到配電箱里面，為它們配了法國原裝的羅格朗的空氣開關（下圖），電線用的是熊貓牌6平方的多股線，其中兩個20A的，是供應書房和客廳的二組兩聲道系統，而影院用的是自身也附帶保險絲的25A和63A的空氣開關，這樣我的那三臺HED60該是喂飽了。

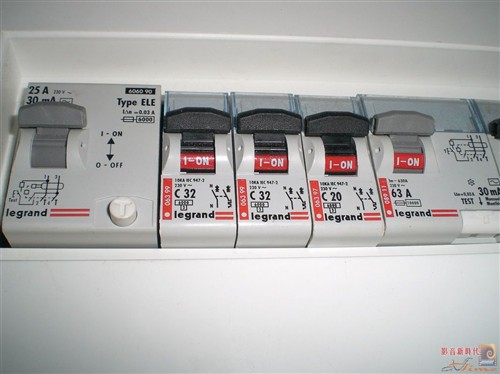

羅格朗的空氣開關

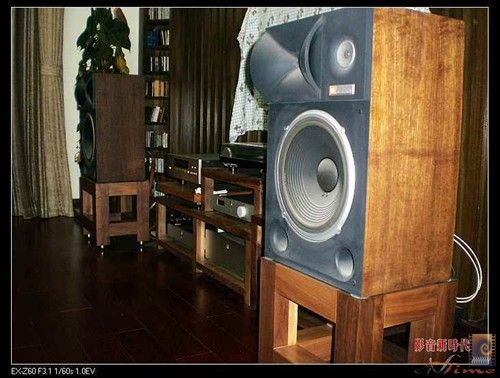

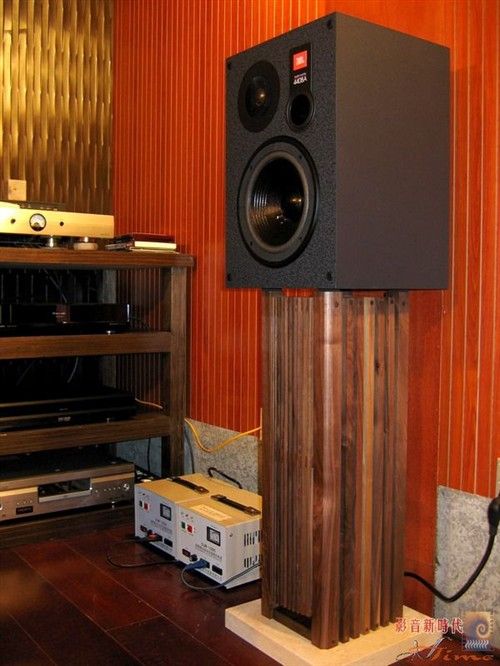

    而器材架子穩妥了以后，就是喇叭的問題了。除了上面提到的兩個后中置以外，4410A是原來我自己設計，請廣州爵士幫我加工的胡桃木架子；4408A的中置聲道是買了爵士廠的思奔達60A的胡桃木架子，側環繞的4408A使用了也是爵士廠的70B的胡桃木架子。

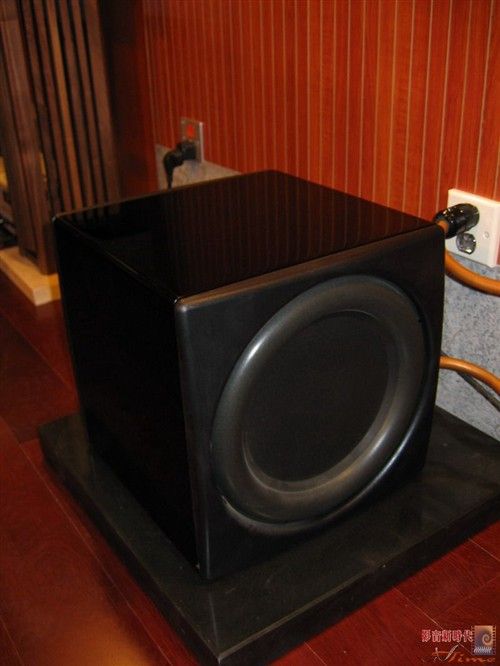

    至于低音炮，還是原來的做法，大理石下面加墊阻尼釘，穩如磐石！

    這里需要提一下，在設置雙中置時，幸虧Hifihua兄來，一起調整一對4408A的高音單元離地的距離，使得和兩邊4410A的高音單元離地的距離相等，不然我一個人可是要花更加長的時間��！



系統的調試（2）

    很多人認為幕布只是視頻系統的一個部件，與音頻部分沒有關系。其實這個也是一個錯誤的認識！所要涉及的問題，就是中置的音場，這個問題，E版也曾經反復強調過幾次，通過這次的調試，我也深表認同！

《變形金剛》

    比如在《變形金剛》（編號：CC-442）里面，大黃蜂變形的“雪佛萊”從畫面的左前聲道，經過中置，到右前聲道，這時候假如中置的高音單元的高度與主置聲道的高音不相等，那么聲音從中置到右前聲道的這個部分的聲音，便會聽不到了！

    而在最后“鐵皮大翻身躲避炮彈”的這場戲份里面，當中置和前置的高音等高度時的整體音場，比不等高度的時候，大了將近一倍！這是一個很有趣的現象！啥時候，還要請E版來解說一下！呵呵……

    好了，先把我的影院的兩大部分圖示一下。

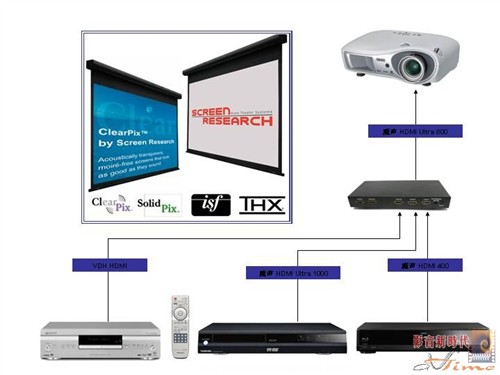

視頻系統部分

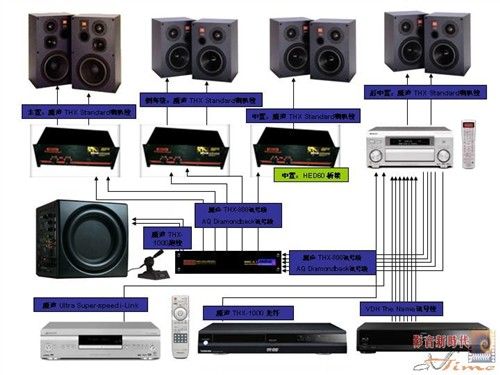

音頻系統部分

    自動測試是選在半夜，夜深人靜時，測試完后，基本上面已經可以了，但是尚有幾個問題：

    1、音場基本集中在前方
    2、中置微微有點后縮
    3、環繞聲道的包圍感不足
    4、低音炮還不夠兇

    這些都是可以通過每個聲道的電頻調節來解決的，我也用了PAA3的頻譜儀來解決的。

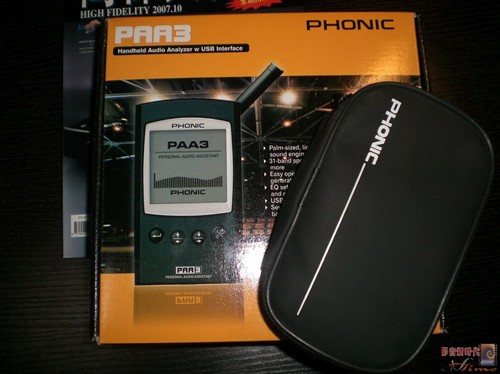

PAA3

    最后的一次觀看，是選看了HD DVD《黑客帝國》第一集的第29章。

《黑客帝國》

    Neo營救Mophias的那段，Neo在躲避子彈的360度的子彈速度的運鏡和音效，不由得讓我覺得，自己是只身在一個14平方米的超級大耳機里面……
