快捷混合矩陣MAX1301

   13選1混合矩陣是CREATOR最新研制處理多種信號的一款新型矩陣，可以同時支持AV/S-Video/VGA/話筒等多種信號處理。它采用高性能單片機，信號清晰，信號間無干擾，并帶有斷電現場切換記憶保護，LCD液晶顯示、并具有RS232通訊接口，可以方便的與電腦，遙控系統或各種遠端控制設備配合使用。  主要用于是電視教學，指揮控制中心，會議廳、學術報告廳等場所。

快捷混合矩陣外包裝

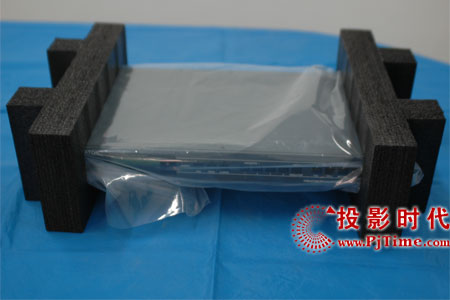

快捷混合矩陣包裝

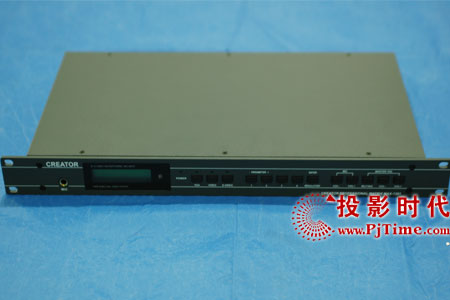

快捷混合矩陣外觀

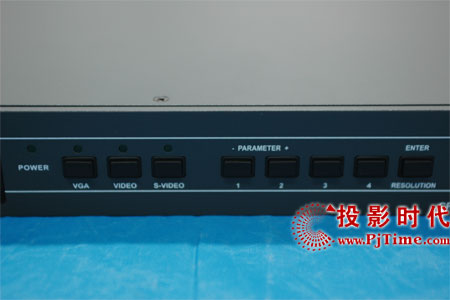

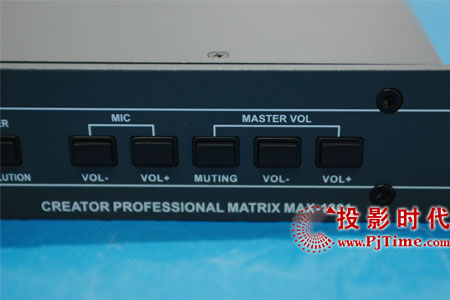

部分控制按鍵

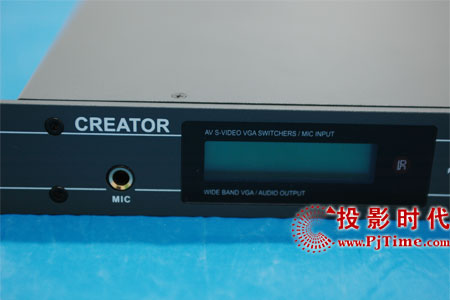

切換顯示

部分控制按鍵

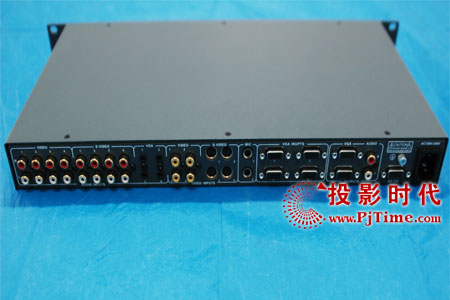

接口

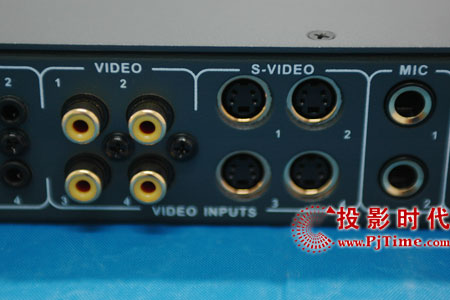

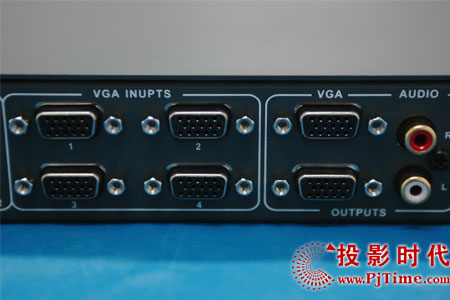

部分接口

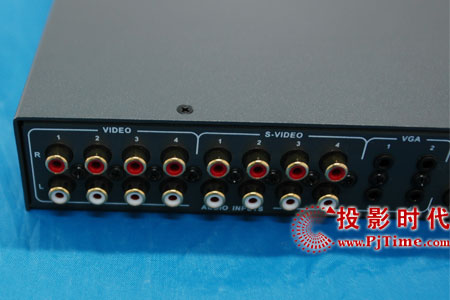

部分接口

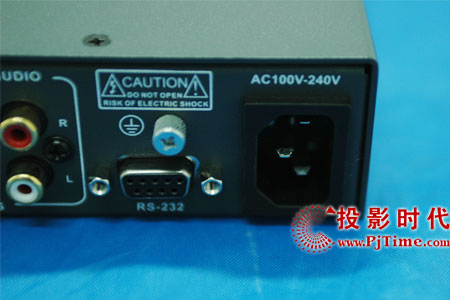

部分接口及電源

部分接口

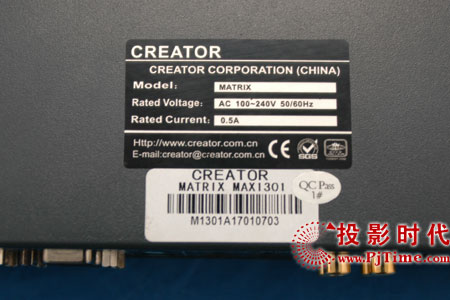

型號及商標

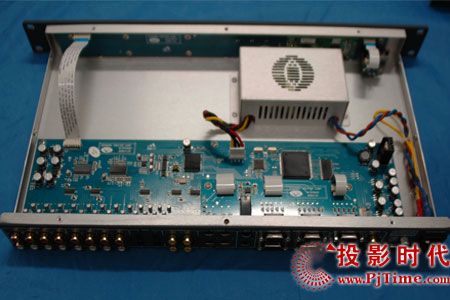

內部構造

附件

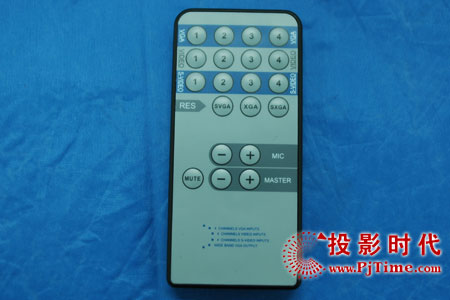

遙控器

技術參數：

• 信號輸入端口：
  4路AV信號通過RCA接口輸入
  4路S-Video信號輸入，配套的4路立體聲音頻信號通過RCA接口輸入
  4路VGA信號通過15針HDF接口輸入，配套的4路立體聲音頻信號通過Φ3.5接口輸入
  1路有線電視信號通過Φ9.5母型接口輸入
  2路獨立聲頻信號通過麥克風接口輸入
• 信號輸出端口:
  2路平行的VGA信號通過15針HDF接口輸出,供監視及投影用,支持VGA/SVGA/XGA輸出
  1路立體聲音頻信號通過RCA接口輸出
• LCD顯示屏:實時監視操作狀態
• 受控端口:9針D型接口,RS232
• 支持復合視頻、組合視頻、S-Video信號，平衡/非平衡立體聲音頻信號
• 支持NTSC3.58,NTSC4.43,PAL,SECAM等視頻制式
• 集成電視調諧器
• 支持分辨率從800×600到1280×1024
• 滿載帶寬:250MHz(-3dB)
• 可調照度,對比度,色度
• 可無縫切換視頻信號
• 內置倍線高分辨率信號輸出
• 10個可預設的功能按鍵
• 采用增益補償技術和同步信號校正技術,確保更快切換速度和無閃爍圖像質量
• 具有掉電現場保護功能,保證切換記憶
• 金屬機箱,支持機架安裝
• 寬電壓通用電源(110V-240V)
• 尺寸:485長×230寬×45高
• 重量:1.5kg
