快捷DVI036長線驅動器 外觀

   在多媒體應用系統中，往往需要一個DVI顯示終端能在距DVI信號源有一個較大的應用范圍內顯示高清晰的畫質。但在DVI 1.0標準下,其最高的信號傳輸速率高達1650M Hz，有效應用范圍為5米，大大限制了源端與終端的距離。DVI-036長線驅動器產品專為解決這類工程問題而設計的,使源端與終端的有效應用距離達40多米。支持一路DVI信號輸入，一路DVI信號輸出。

快捷DVI036長線驅動器　外包裝

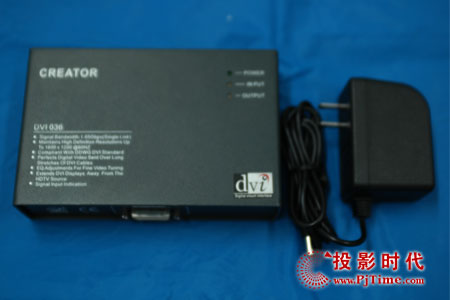

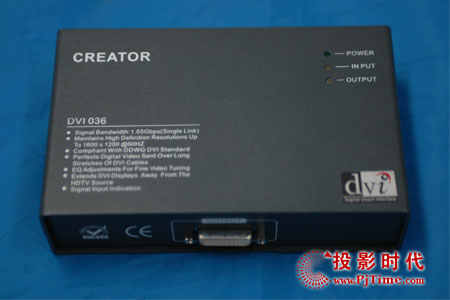

快捷DVI036長線驅動器　頂部外觀圖

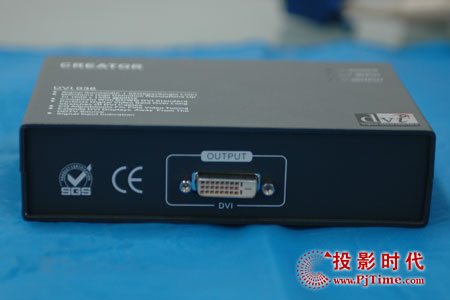

　Creator DVI036長線驅動器　輸出端口

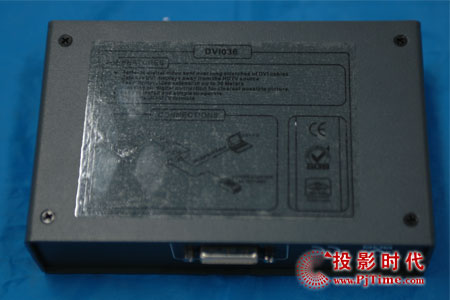

快捷DVI036長線驅動器　底部圖片

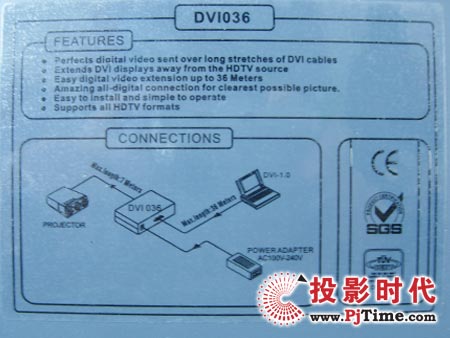

連接示意圖

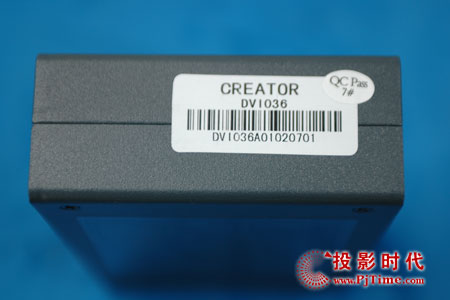

快捷DVI036長線驅動器　側面商標

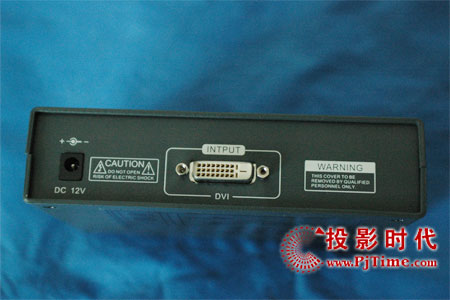

Creator DVI036長線驅動器 輸入端口

Creator DVI036長線驅動器 電源線

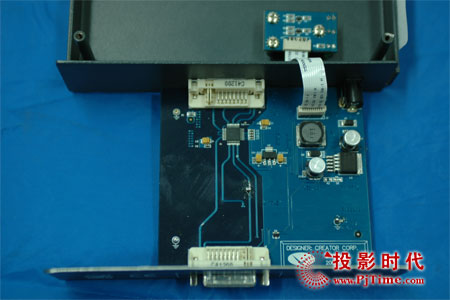

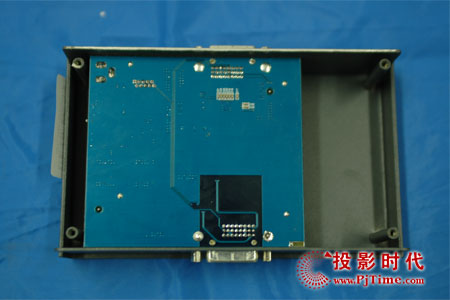

Creator DVI036長線驅動器　內部構造

快捷DVI036長線驅動器　內部構造

快捷DVI036長線驅動器　附件

快捷DVI036長線驅動器 產品特性：

1. 支持最高分辨率高達1600×1200@60Hz；
2. 支持1路DVI-D母端子輸入；
3. 支持1路DVI-D母端子輸出；
4. 輸入傳輸距離最大可達36米；
5. 輸出傳輸距離最大可達7米；
6. 支持輸入，輸出信號指示；
7. 輸入支持Windows即插即用。

快捷DVI036長線驅動器 技術參數：

- 視頻信號帶寬:1.65Gpbs
- 輸入視頻信號電壓:1.2 volts p-p
- 輸入DDC信號電壓:5 volts p-p (TTL)
- 電源功耗:2 Watts (max.)
- 設備電源輸入:12VDC
- DVI輸入接口：DVI-D型
- DVI輸出接口：DVI-D型
- 電源：AC100-240V，50/60HZ
- 外形尺寸：160Lx100Wx40H
- 重量：332g
