評測器材

線材類

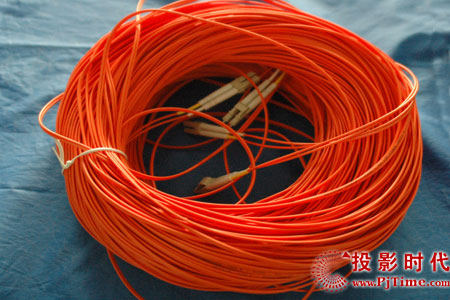

光纖線

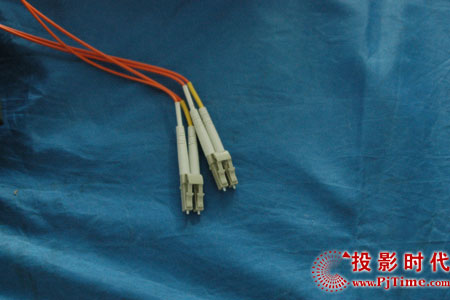

光纖線頭

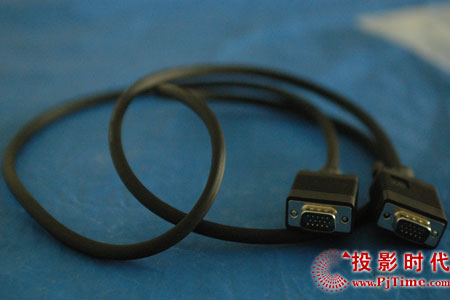

VGA線

顯示設備類

信號源類

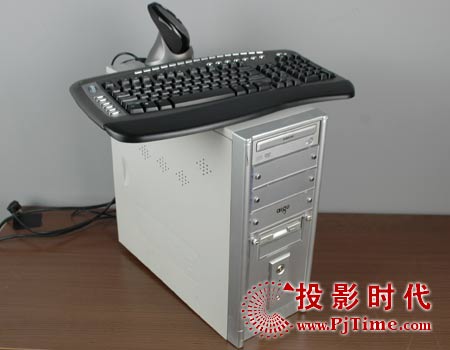

高性能電腦主機

用于VGA輸出靜態圖片、電腦游戲、HDTV高清視頻、計算機測試軟件。

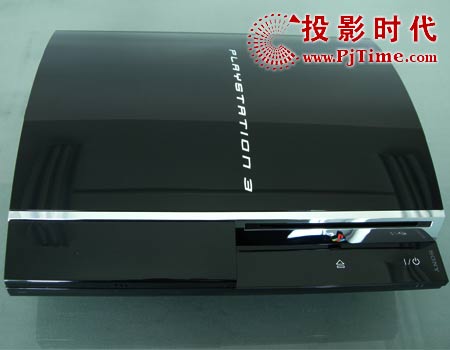

圖：索尼PS3游戲主機

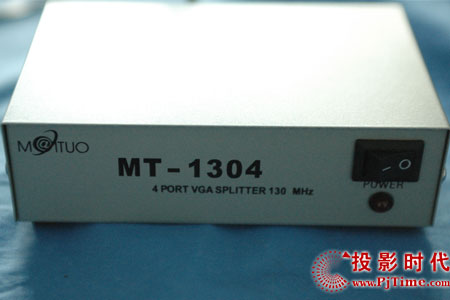

VGA分配器，1分4VGA輸出，用于畫面對比

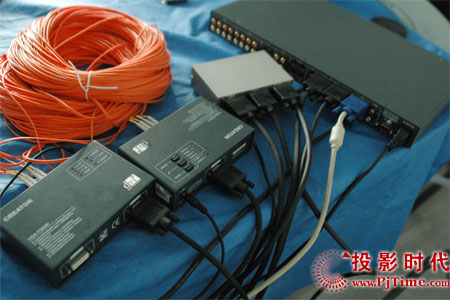

連接圖

VGA、轉換器連接圖

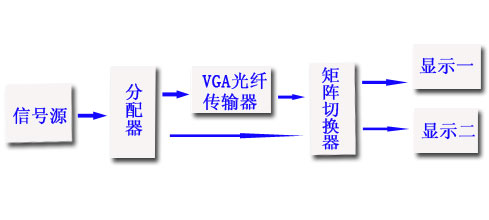

VGA傳輸器測試連接示意圖

    在VGA傳輸器測試連接示意圖中，我們利用一臺主機經過分配器分配出兩路信號，一路信號經過VGA光纖傳輸器接入混合矩陣切換器，然后另一路直接接入混合矩陣切換器，然后從矩陣切換器輸出兩路信號，分別為顯示一和顯示二。（注：分配器為四路輸出，矩陣切換器為四路輸入，兩路輸出。）

    在本次測試過程中，我們主要是針對傳輸器進行評測，其中光纖線、DVI線以及VGA線是必不可少的，從上述圖片可以看出，線隨多，但是一點也不顯得零亂，井井有條，接口一一對應。在測試中我們也體驗到了一些細節問題，消費者在使用過程中一定要注意。

     接線問題，在使用過程中一定不能偷懶，尤其是VGA線，一定要將兩邊的螺絲拎緊，使接口一一對應，不能使之來回晃動，如果有晃動現象就會導致失去畫面的一些原始色彩，而且還會出現嚴重的拖尾現象，我們在體驗過程中感觸非常深刻。

     線的質量問題，也不知道是運氣不好，還是線的質量確實有問題，在評測時總是達不到最佳效果，在評測人員反復的實驗中，得出結論，問題出在線的問題上，導致畫面效果抖動、模糊等現象，所以提醒消費者在購線時，一定要仔細檢查和測試線是否質量過關，否則問題出在哪兒，都摸不著頭腦。

     接口對應問題，也是最關鍵的問題，矩陣說起來簡單，但實際操作并非如此，稍不小心就會導致線路不通，畫面出不來，在本次測試中我們采用了矩陣混合切換器、VGA切換器、VGA傳輸器，將一路信號直接通過通過VGA分配器分配出來，另一路經過傳輸器然后在經過分配器傳輸?shù)斤@示器上，下面我們將對比效果展現出來，讓大家來體驗一番經過傳輸器和直接接入顯示器的畫面效果吧。
