4 典型應用

1)局域網應用

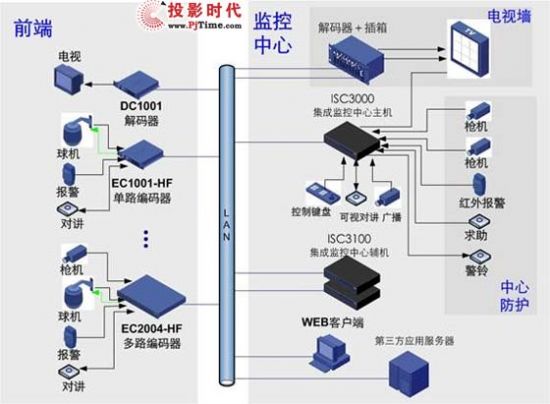

圖 2  iVS3000局域網應用組網圖

    在一個局域網環境中，前端主要為EC系列編碼器，如EC1001-HF室外型單路高清編碼器、EC1004-HC四路室外型標清編碼器和EC2004-HF室內型四路高清編碼器，采用中心集中存儲方案。

    網絡環境良好，支持組播。編碼器輸出雙流，實時流通過組播分發給需要的客戶端和解碼器，而編碼器輸出的存儲流直接采用NFS格式寫入中心主機和輔機的NAS盤陣中。

    前端編碼器支持接入外部報警信號和支持視頻移動幀測報警，可以實現本地報警聯動輸出和報警信息上傳到監控中心，監控中心可以實現報警圖像彈出、報警信息框提示和報警存儲。

    中心具備完善的WEB管理和監控功能，通過對中心DC1001-FF解碼器的輸出控制實現數字矩陣功能，支持中心和前端的對講功能，中心自身還具備完善的自我防護功能。

    該方案主要適用與各類普通園區、普通樓宇、普通學校、中小企業、住宅小區的局域網內監控應用。

2)廣域網應用

圖 3  iVS3000廣域網應用組網圖

    在一個廣域網環境中，前端主要為ECR3300系列帶存儲編碼器，以本地存儲為主，中心對重要數據進行備份；對于一些攝像機很少的前端場所可以采用EC系列編碼器，采用中心集中存儲方案。

    廣域網環境無法提供足夠的帶寬，不支持組播。對于采用前端存儲的ECR編碼器，中心可以直接訪問也可以通過主機、輔機的流媒體轉發能力來訪問現場實時圖像，通過合理的備份計劃，利用晚上空閑時間，可以將ECR存儲的數據備份到監控中心。

    對于EC編碼器的集中存儲采用單流方案。實時流通過主機輔機的流媒體轉發功能實現多用戶并發訪問，而網絡存儲直接利用主機輔機接收實時流轉存到內置NAS盤陣中。

    前端編碼器支持接入外部報警信號和支持視頻移動幀測報警，可以實現本地報警聯動輸出和報警信息上傳到監控中心，監控中心可以實現報警圖像彈出、報警信息框提示和報警存儲。

    中心具備完善的WEB管理和監控功能，通過對中心DC1001-FF解碼器的輸出控制實現數字矩陣功能，支持中心和前端的對講功能，中心自身還具備完善的自我防護功能。

    通過H3C主網絡的集成ADSL Modem和VPN功能的SOHU級前端接入路由器及中心高性能VPN路由器，實現基于VPN的廣域網組網解決方案。

    該方案主要適用與各類單級連鎖企業（店）、網吧、娛樂場所、旅館（賓館）、連鎖企業（店）、環保等領域的聯網監控。

3)多級中心級聯應用

圖 4  iVS3000多級級聯應用組網圖

    在單級監控基礎上，可以進一步構建二級監控中心，二級監控中心同樣配置ISC3000主機、ISC3100輔機和DC1001-FF解碼器，除了能夠管理直接接入二級中心平臺的編解碼器外，還可以通過網頁鏈接管理下級ISC中心的設備。

    所有上級監控中心客戶端訪問下級監控中心時通過上級監控中心集中認證，無需二次認證。同時上級監控中心解碼器可以解碼下級監控中心的圖像信息，上級監控中心可以接收下級監控中心的報警數據并實現基本報警聯動功能，上級監控中心還可以和下級監控中心實現可視對講。

    該方案主要適用于各類多級管理的企事業單位，普通學校聯網等領域的聯網監控。
