液晶面板的分類及選購

    曾經有部非常經典的片子叫《聞香識女人》，不知大家看過沒有：

　　電影描寫一個雙目失明的退役軍官憑著靈敏的鼻子，就可以判斷出周圍想追逐的女人的情況。但他性格偏激，很不受歡迎，甚至想自殺，但他在一個寄宿學生的精心照料下領略到了世界美好的一面。本片通過二個忘年交的逐漸接近及彼此信任，反映了愈來愈淡漠的人際關系中，人們對純真的向往和渴求。帕西諾在《女人香》中可謂獨挑大梁，他巨大的表現力使片中最后的演講場面光芒四射。

　　當然，我們今天要談的并不是電影、不是女人、不是香水，更不是退伍軍人的生活。方式與方法才是我們今天話題的重點。一個盲人可以用“聞香”的方式來識別女人，的確令人欽佩^_^但我們在選購液晶的時候能靠“摸”、“看”、“聞”就辨別出好壞嗎？顯然是不行的。下面，編輯就為大家整理下選購液晶前，你不得不先了解的知識！

提問：你知道什么最能決定一臺液晶的品質嗎？
路人甲：品牌、電路設計、采用第幾代生產技術、有無視覺增強技術……
做諸如以上回答的朋友，恭喜你們，你們是經銷商最喜愛的人群，他們會將你奉若神明，當然也會從你身上多取些錢出來
路人乙：面板，我買產品先要弄清它用的是什么面板。
恭喜你，答對了！不過你可能會成為整個賣場最不受歡迎的人。

　　要點總結：液晶顯示器的好壞主要看液晶面板。不同面板的性能差異是液晶顯示器制造商所不能彌補的。 所以在選購液晶前，你最好先弄清你所中意的產品，它選用的是何種面板。

目前都有哪些面板生產商呢？

　　目前的液晶面板核心技術掌握在韓國廠商手中，比如三星，LG&PHILIPS。 至于日系面板，比如SONY, 夏普，已經不能與CRT時代同日而語，技術較韓系面板已大幅度落后。 目前市場上知名的品牌都使用：三星，LG&PHILIPS，友達（BENQ大部分產品），奇美，還有本土液晶面板廠商上廣電和京東方。這些面板的質量都是差不多的。根本不存在有些網友說的三星的面板是最好的蕓蕓。

提問：液晶面板都有什么種類，你知道嗎？
編輯：目前主要的液晶面板類型包括TN+Film視角擴展膜、IPS、VA、 CPA

　　此外還有一些其他廠商也有自己的液晶面板技術，比如NEC的ExtraView技術、松下的OCB技術、現代的FFS技術等，這些技術都是對舊的TFT面板的改進，提供了可視角度和響應時間，通常只用在自有品牌的液晶顯示器或者液晶電視上使用。其實以上這些面板都屬于TFT類面板，只不過現在各種面板有自己的技術和名稱，所以TFT這個名字反而不常使用了。

　　下面編輯就把各類面板的產品特性、代表產品、辨識方法給大家總結如下：

TN面板

1、

技術解析
　　TN全稱為Twisted Nematic(扭曲向列型)面板，低廉的生產成本使TN成為了應用最廣泛的入門級液晶面板，在目前市面上主流的中低端液晶顯示器中被廣泛使用。目前我們看到的TN面板多是改良型的TN+film，film即補償膜，用于彌補TN面板可視角度的不足，目前改良的TN面板的可視角度都達到160°，當然這是廠商在對比度為10∶1的情況下測得的極限值，實際上在對比度下降到100:1時圖像已經出現失真甚至偏色。

優點
　　TN面板的優點是由于輸出灰階級數較少，液晶分子偏轉速度快，響應時間容易提高，目前市場上8ms以下液晶產品基本采用的是TN面板。另外三星還開發出一種B-TN(Best-TN)面板，它其實是TN面板的一種改良型，主要為了平衡TN面板高速響應必須犧牲畫質的矛盾。同時對比度可達700∶1，已經可以和MVA或者早期PVA的面板相接近了。

缺點
　　作為6Bit的面板，TN面板只能顯示紅/綠/藍各64色，最大實際色彩僅有262.144種，通過“抖動”技術可以使其獲得超過1600萬種色彩的表現能力，只能夠顯示0到252灰階的三原色，所以最后得到的色彩顯示數信息是16.2 M色，而不是我們通常所說的真彩色16.7M色；加上TN面板提高對比度的難度較大，直接暴露出來的問題就是色彩單薄，還原能力差，過渡不自然。

簡單辨別方法
　　臺灣很多面板廠商生產TN面板，TN面板屬于軟屏，用手輕輕劃會出現類似水紋的波紋。

代表產品：

明基FP222W 1999元

明基FP222W
　　FP222W屬于BenQ的金剛機系列，機器外形正如其名，時尚的銀色邊框配上棱角分明設計方式使機身很有金屬質感，突顯硬朗風格。FP222W的外形極具簡約，沒有任何多余的修飾。其支架和底座為黑色設計，與銀色機身形成鮮明對比，為整機增添了一絲穩重。而底座上還清楚的表著Senseye的標志，表明FP222W采用了BenQ的色彩增益技術。其OSD按鍵被垂直設置在機身左側，按鍵排列緊密，使用時稍顯不便。

TN代表作品明基FP222W

明基FP222W 按鍵

明基FP222W 背視圖
　　雖然售價不高，但FP222W的規格還是較為搶眼的。其采用了16.7M色22英寸寬屏TN面板，屏幕比例16:10，點距0.282mm，最佳分辨率1680×1050，水平可視角度170度，垂直可視角度160度。 FP222W擁有300流明的亮度和700:1的對比度，在同類產品中屬于主流水平，雖然明基沒有相應的動態對比度功能，但其畫面表現依然不俗。FP222W的響應時間為5ms，能夠流暢顯示的高速動態畫面，在配上DVI數字接口后，更是對畫面質量和速度提供了雙重保證。值得一提的是，F(xiàn)P222W支持明基第一代Senseye顯彩技術，通過OSD菜單開啟后，色彩表現會得到進一步的增強。

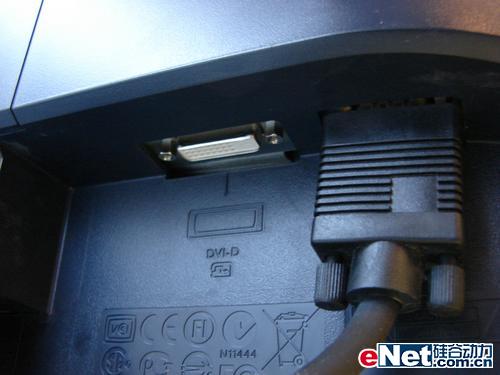

提供數字、模擬雙接口
　　
　　參考價格：明基FP222W 1999元

　　在正式調價之后，消費者可以以1999元的價格購買FP222W了，從調價時間看，還算是較為及時的，Senseye技術算是一大亮點。從另一個角度看，目前市場上友達屏的三星226BW售價2650元，而明基FP222W同樣采用了友達22英寸面板，雖然面板型號和部分規格小有不同，但650元的價格差距還是值得消費者考慮一下的。

IPS面板

2、

技術解析

　　IPS（In-Plane Switching，平面轉換）技術是日立公司于2001推出的液晶面板技術，俗稱“Super TFT”。IPS陣營以日立為首，聚攏了LG-飛利浦、瀚宇彩晶、IDTech(奇美電子與日本IBM的合資公司)等一批廠商，不過在市場能看到得型號不是很多。IPS面板最大的特點就是它的兩極都在同一個面上，而不象其它液晶模式的電極是在上下兩面，立體排列。由于電極在同一平面上，不管在何種狀態下液晶分子始終都與屏幕平行，會使開口率降低，減少透光率，所以IPS應用在LCD TV上會需要更多的背光燈。此外還有一種S-IPS面板屬于IPS的改良型

優缺點分析

　　IPS面板的優勢是可視角度高、響應速度快，色彩還原準確，價格便宜。不過缺點是漏光問題比較嚴重，黑色純度不夠，要比PVA稍差，因此需要依靠光學膜的補償來實現更好的黑色。目前IPS面板主要由LG-飛利浦生產。

辨別方法

　　和其他類型的面板相比，IPS面板的屏幕較為“硬”，用手輕輕劃一下不容易出現水紋樣變形，因此又有硬屏之稱。仔細看屏幕時，如果看到是方向朝左的魚鱗狀象素，加上硬屏的話，那么就可以確定是IPS面板了。

代表產品 ：飛利浦 200P7

IPS面板代表作飛利浦 200P7

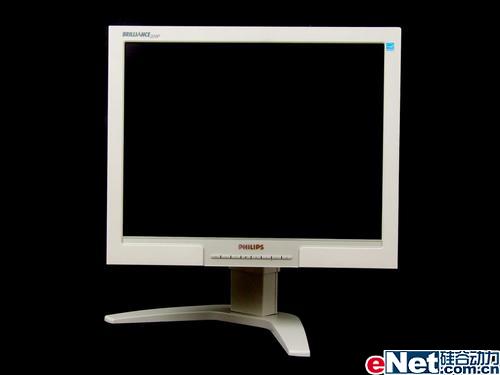

飛利浦 200P7

　　飛利浦“P”系列一直是面向高端的產品線，由此也可看出200P7出身之高貴。秉承飛利浦一貫的簡潔設計，使得20寸屏幕更顯寬闊。飛鏢形底座沉穩有力，能夠保持顯示器擺放穩固。最為關鍵的是，200P7配備當今最強的底座設計，旋轉、俯仰、升降和功能一應俱全。眾所周知，液晶分子與顯示象素是一一對應的。20寸寬屏液晶分辨率為1680×1050，擁有1,764,000象素。而20寸4：3標準屏幕的200P7，分辨率為1600×1200，擁有1,920,000象素。用簡單的數學就可以算出，200P7比20寸寬屏液晶多出156,000象素，增加約不到10％的面積。


　　飛利浦 200P7通過了TCO'03認證。其他參數方面，亮度達到300流明，對比度700：1，可視角度178/178（水平/垂直），響應時間8ms，最大色彩16.7M。

　　飛利浦 200P7擁有十分強悍的底座，可以輕易的將屏幕旋轉90度。當我們?yōu)g覽大量數據表格和網頁的時候，豎屏顯示就發揮出巨大威力，充分利用屏幕空間以提高效率。

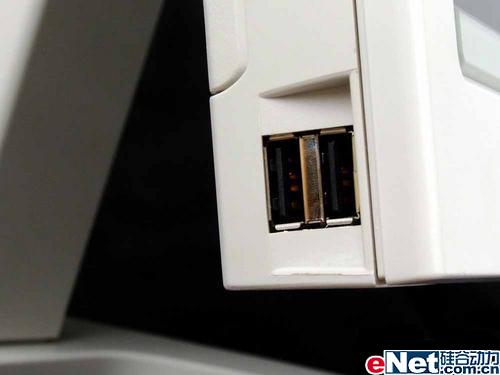

　　飛利浦 200P7配備USB HUB功能，在左側和背面共提供4個USB接口，即便再多的USB設備都可以應付。當然，需要注意的是USB供電與帶寬問題，盡量不要讓所有接口都處在高負荷工作狀態。

　　[參考售價]：8500元

VA類面板

3、

VA屏的再分類

　　富士通的MVA技術(Multi-domain Vertical Alignment，多象限垂直配向技術)可以說是最早出現的廣視角液晶面板技術。該類面板可以提供更大的可視角度，通常可達到170°。通過技術授權，我國臺灣省的奇美電子(奇晶光電)、友達光電等面板企業均采用了這項面板技術。改良后的P-MVA類面板可視角度可達接近水平的178°，并且灰階響應時間可以達到8ms以下。

　　三星Samsung電子的PVA（Patterned Vertical Alignment）技術同樣屬于VA技術的范疇，它是MVA技術的繼承者和發展者。其綜合素質已經全面超過后者，而改良型的S-PVA已經可以和P-MVA并駕齊驅，獲得極寬的可視角度和越來越快的響應時間。PVA采用透明的ITO電極代替MVA中的液晶層凸起物，透明電極可以獲得更好的開口率，最大限度減少背光源的浪費。這種模式大大降低了液晶面板出現“亮點”的可能性，在液晶電視時代的地位就相當于顯象管電視時代的“瓏管”。三星主推的PVA模式廣視角技術，由于其強大的產能和穩定的質量控制體系，被日美廠商廣泛采用。目前PVA技術廣泛應用于中高端液晶顯示器或者液晶電視中。

VA屏的優缺點

　　VA類面板是現在高端液晶應用較多的面板類型，屬于廣視角面板。和TN面板相比，8bit的面板可以提供16.7M色彩和大可視角度是該類面板定位高端的資本，但是價格也相對TN面板要昂貴一些。VA類面板又可分為由富士通主導的MVA面板和由三星開發的PVA面板，其中后者是前者的繼承和改良。VA類面板的正面（正視）對比度最高，但是屏幕的均勻度不夠好，往往會發生顏色漂移。銳利的文本是它的殺手锏，黑白對比度相當高。

辯識方法：

　　VA類面板也屬于軟屏，用手輕輕劃會出現的波紋�？梢詮目梢暯嵌�、文本銳利度方面與TN屏相區別。

PVA代表產品 長城V247

PVA代表產品 長城V247

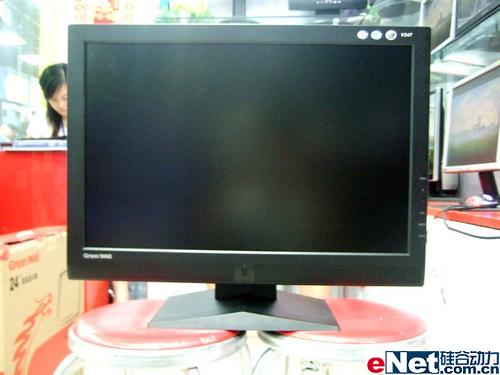

長城V247

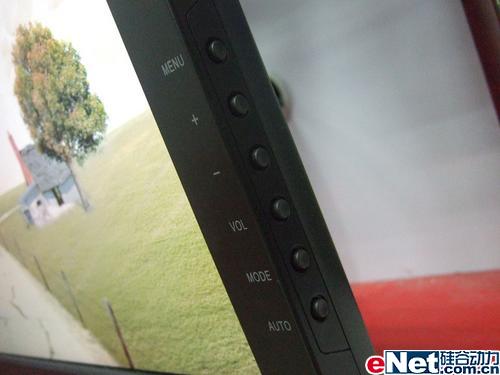

OSD按鍵設計

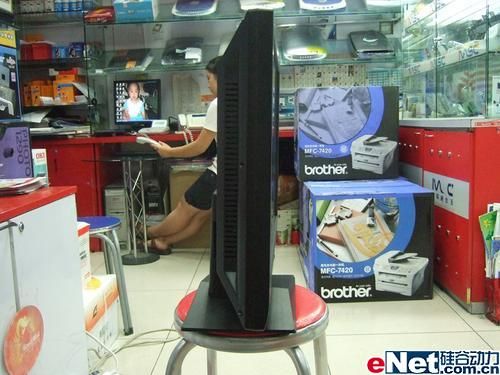

側視圖

簡約的背面設計

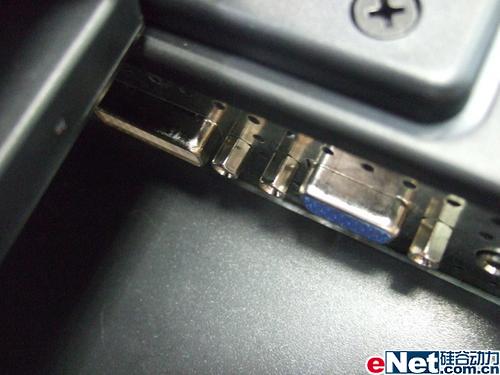

雙接口設計

CPA面板（ASV面板）

4、

　　CPA（Continuous Pinwheel Alignment,連續焰火狀排列）模式廣視角技術（軟屏），CPA模式廣視角技術嚴格來說也屬于VA陣營的一員，各液晶分子朝著中心電極呈放射的焰火狀排列。由于像素電極上的電場是連續變化的，所以這種廣視角模式被稱為“連續焰火狀排列”模式。而CPA則由“液晶之父”夏普主推，這里需要注意的是夏普一向所宣傳的ASV其實并不是指某一種特定的廣視角技術，它把所采用過TN+Film、VA、CPA廣視角技術的產品統稱為ASV。其實只有CPA模式才是夏普自己創導的廣視角技術，該模式的產品與MVA和PVA基本相當。也就是說，夏普品牌的LCD電視未必就是采用夏普自己生產的CPA模式液晶面板，它有可能采用臺灣廠家的VA模式面板或者其他廠家的液晶面板。夏普的CPA面板色彩還原真實、可視角度優秀、圖像細膩，價格比較貴，并且夏普很少向其他廠商出售CPA面板。CPA面板也屬于軟屏，用手輕輕劃會出現類似的水紋。

　　由于CPA面板主要應用于夏普液晶電視，大家在選購液晶顯示器時基本接觸不到，所以在此就不詳加介紹了。

　　通過上面的介紹，我想大家四類面板的特性與背景都有了一些了解了，最后再來總結一下：
綜合來看，TN面板將成為現在以及未來一段時間的主力，雖然在畫質和可視角度方面，高端需求者對其多有詬弊，但不可否認，TN造價低廉，對推進液晶產業的發展有著不可磨滅的功勛，對于想選購廉價大屏的朋友，可以盡量選擇采用韓系廠商面板的液晶產品，至少在技術上經過了改良，表現更為優秀一些；而廣大中高端愛好者最看好的則是VA屏，尤其是PVA屏，相對IPS、CPA，PVA在液晶顯示器領域的應用成本要低廉的多，視覺效果相比TN屏優勢也是相當明顯，因此如果口袋資金充裕，盡量還是選擇性價比高的PVA屏液晶，目前多數廠商已停產PVA屏液晶轉而大力生產TN屏產品，因此在選購時需要多查詢相關信息，本站日后也會多留意為大家推薦高性價比PVA屏液晶，敬請大家關注；IPS屏適合行業用戶及專業領域應用，當然如果錢不是問題的話，體驗下專業顯示效果也未嘗不可；CPA主要應用在夏普液晶電視，如果你想買液晶電視，不妨去找找采用CPA面板的產品吧，肯定是會物超所值的。
